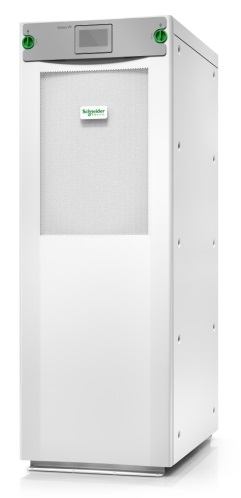

Schneider Electric представила новую модификацию ИБП Galaxy VS

07/10/2021

Компания Schneider Electric, мировой лидер в предоставлении цифровых решений в области управления электроэнергией и автоматизации, анонсировала расширение функциональности популярных трехфазных ИБП Galaxy VS: теперь решение доступно в модификации мощностью 20-150кВт. Также новый Galaxy VS 20-150 kW (400V) для использования с внешними батареями получил поддержку Live Swap.

Live Swap – инновационное решение Schneider Electric, обеспечивающее защиту от поражения электрическим током при прикосновении в процессе замены или добавления силовых модулей в работающий и подключенный к сети ИБП. Live Swap дает возможность осуществить безопасную «горячую» замену модулей без выключения ИБП и нагрузки, а также без перевода техники в режим механического байпаса. Функциональность и надежность решения подтверждена независимыми тестами лаборатории UL.

Помимо поддержки Live Swap, новые функции Galaxy VS включают в себя удобный подсчет сэкономленной электроэнергии в режиме ECOnversion и поддержку подключения по схеме ИТ (без нейтрали).

Технология Live Swap является опциональной и может быть приобретена вместе с ИБП или установлена на уже функционирующем устройстве. Решение доступно в семействе ИБП Galaxy VS только для моделей без встроенных батарей, однако позже поддержка этой технологии будет реализована и на остальных продуктах семейства Galaxy VS.

Преимущества Galaxy VS

Гибкость и производительность

  • Единичный коэффициент мощности по выходу без условий и ограничений оптимален для питания современных ИТ нагрузок
  • Быстрый перезаряд батарей благодаря до 4 раз более мощному зарядному устройству по сравнению со среднерыночными показателями
  • Широкие возможности настройки количества батарей на шине постоянного тока (32-48 шт.)
  • Модульная архитектура силовой части позволяет минимизировать время восстановления, упростить склад ЗИП
  • Двойной ввод электропитания с возможностью работы в сетях без нейтрали

Готовность к неблагоприятным условиям

  • Повышенная сейсмостойкость с опциональным комплектом сейсмической защиты
  • Покрытие плат лаком для работы в промышленных средах
  • Встроенный воздушный фильтр для защиты от пыли
  • Опциональный комплект для повышения степени защиты до IP52
  • Работа при +40 °C без ухудшения характеристик и при +50 °C со снижением мощности
  • Проверен на выдерживание высоких токов короткого замыкания 65 кА
  • Превосходит типовые требования по электромагнитной совместимости благодаря сертификации по ЭMC, уровень C2

Эффективность использования

  • Новая запатентованная гибридная технология обеспечивает до 97% КПД в режиме двойного преобразования
  • КПД до 99% в режиме повышенной эффективности ECOnversion™, в котором по выходу ИБП обеспечивается совместимость с требованиями IEC62040-3, класс 1, а также заряд батарей и коррекция коэффициента мощности по входу
  • Возможность использования совместно с Li-Ion батареями

Технические характеристики ИБП Galaxy VS для внешних аккумуляторов

Номинальная мощность 20 / 30 / 40 / 50 / 60 / 80 / 100 / 120 / 150 кВА/кВт
Вход основной сети переменного тока
Входное напряжение 380 / 400 / 415 В
Основной и байпасный входы сети переменного тока Наличие двух входов в стандартной комплектации
Частота 40-70 Гц
Коэффициент мощности на входе 0,99
THDI Менее 3% при полной нагрузке
Плавный старт Настраиваемый старт 1-40 с
Контактор защиты от обратных токов Встроенный, полнофункциональный
Выход
Межфазное выходное напряжение 380 / 400 / 415 В
Коэффициент мощности нагрузки От 0,7 (опережающий) до 0,7 (отстающий) без снижения мощности ИБП
Выходная частота 50 / 60 Гц ±0,1% (без внешней синхронизации)
Перегрузочная способность при +40°С 125% в течение 10 минут, 150% в течение 1 минуты
Стабилизация выходного напряжения ±1%
Суммарные гармонические искажения (THDU) < 1% при 100% линейной нагрузке; < 3% при 100% нелинейной нагрузке
Общий КПД
КПД при полной нагрузке при работе от сети До 97%
Режим ECOnversion (соответствует классу 1 по EN62040-3) До 99%
Стандартный режим ECO До 99%
Управление
Локальное и дистанционное Многофункциональный 4,3-дюймовый цветной сенсорный дисплей, встроенные карты WEB / SNMP / Modbus 8 сухих контактов (4+4), один свободный слот
Размеры и масса
Размеры ИБП (В х Ш х Г) 1485 x 521 x 847 мм
Масса силового модуля 36 кг
Параметры окружающей среды
Рабочая температура

От 0 до 40 °C без снижения выходной мощности. От 41 до 50 °C со снижением выходной мощности 2,5% на 1 °С

Температура хранения От -25 до 55 °C – без батарей. От -15 до 40 °C – с батареями
Относительная влажность От 0 до 95%
Высота над уровнем моря при эксплуатации 1000 м при 100% нагрузке. До 3000 м со снижением выходной мощности согласно IEC62040-3 (2011)
Максимальный уровень акустического шума на расстоянии 1 м от блока 57 дБА при 70% нагрузке. 62 дБА при 100% нагрузке

Модели ИБП Galaxy VS для внешних аккумуляторов

Артикул Описание
GVSUPS20KHS ИБП Galaxy VS мощностью 20 кВт и напряжением 400 В
GVSUPS30KHS ИБП Galaxy VS мощностью 30 кВт и напряжением 400 В
GVSUPS40KHS ИБП Galaxy VS мощностью 40 кВт и напряжением 400 В
GVSUPS50KHS ИБП Galaxy VS мощностью 50 кВт и напряжением 400 В
GVSUPS60KHS ИБП Galaxy VS мощностью 60 кВт и напряжением 400 В
GVSUPS80KHS ИБП Galaxy VS мощностью 80 кВт и напряжением 400 В
GVSUPS100KHS ИБП Galaxy VS мощностью 100 кВт и напряжением 400 В
GVSUPS120KHS ИБП Galaxy VS мощностью 120 кВт и напряжением 400 В
GVSUPS150KHS ИБП Galaxy VS мощностью 150 кВт и напряжением 400 В
GVSUPS20KRHS ИБП Galaxy VSмощностью 20 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
GVSUPS30KRHS ИБП Galaxy VSмощностью 30 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
GVSUPS40KRHS ИБП Galaxy VSмощностью 40 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
GVSUPS50KRHS ИБП Galaxy VSмощностью 50 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
GVSUPS60KRHS ИБП Galaxy VSмощностью 60 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
GVSUPS80KRHS ИБП Galaxy VSмощностью 80 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
GVSUPS100KRHS ИБП Galaxy VSмощностью 100 кВт и напряжением 400 В с силовым модулем с резервированием по схеме N+1
