Модульный ИБП Huawei UPS5000-E

29/07/2022

Обзор Huawei UPS5000-E с аккумуляторными шкафами SmartLi

Huawei UPS5000 200-300kVAHuawei UPS5000-E — высокоэффективный модульный источник бесперебойного питания (ИБП) средних и крупных центров обработки данных.

Благодаря модульной конструкции с возможностью горячей замены модулей UPS5000-E поддерживает расширение системы для достижения максимальной мощности 800 кВА, что обеспечивает простоту операций O&M.

На выполнение операций технического обслуживания или расширения системы требуется не более 5 минут, что значительно повышает доступность системы. Коэффициент эффективности ИБП составляет 95% при нагрузке 20% и 96% при нагрузке 40%, что соответствует требованиям ЦОД.

Технология гибернации позволяет UPS5000-E снизить рабочую нагрузку, повысить эффективность, а также обеспечивает максимальное соответствие требованиям сценариев обслуживания ЦОД и экономию электроэнергии. Модульные ИБП Huawei занимают наибольшую долю мирового рынка и были удостоены награды «Modular UPS Company of the Year» компанией Frost&Sullivan.

Ключевые моменты

  • Надежность - Конструкция с возможностью резервирования модулей исключает появление единых точек отказа. Функция iPower обеспечивает оповещение в случае нарушения подачи питания для основных компонентов.
  • Эффективность - Эффективность энергопотребления (показатель PUE) оптимизирована за счет увеличения КПД конструкции при питании низких нагрузок (95% и 96%).
  • Простота использования - Полностью модульная архитектура позволяет наращивать оборудование в случае расширения предприятия. Методы удаленного онлайн-техобслуживания значительно сокращают среднее время восстановления работоспособности и повышают общую доступность.

Спецификации

Модель UPS5000-E-75k-SM (с аппаратным шкафом высотой в 1м) UPS5000-E-125k-FM (с аппаратным шкафом высотой в 2м) UPS5000-E-(50-800k)-SM/FM (модуль 50K) UPS5000-E-(400-600k)-SMS/FMS (модуль 60K)
Мощность модуля питания 25 кВА/25 кВт 50 кВА/50 кВт 60 кВА/54 кВт
Максимальная мощность 75 кВА (максимально поддерживаемое количество модулей питания 3+1) 125 кВА
(максимально поддерживаемое количество модулей питания 5+1)
200/300/400/500/600/800 кВА (4/6/8/10/12/16 модулей питания) 400/500/600 кВА (7/9/10/ модулей питания)
Модули с горячей заменой Модуль питания, модуль байпаса, модуль контроля энергопотребления, платы связи
Входы и выходы три фазы + нейтраль + защитное заземление
Номинальное напряжение 380 В/400 В/415 В переменного тока
Коэффициент выходной мощности 1
Интерфейсы связи Modbus, SNMP и порты типа «сухой контакт»

Внешний вид ИБП серии UPS5000-E

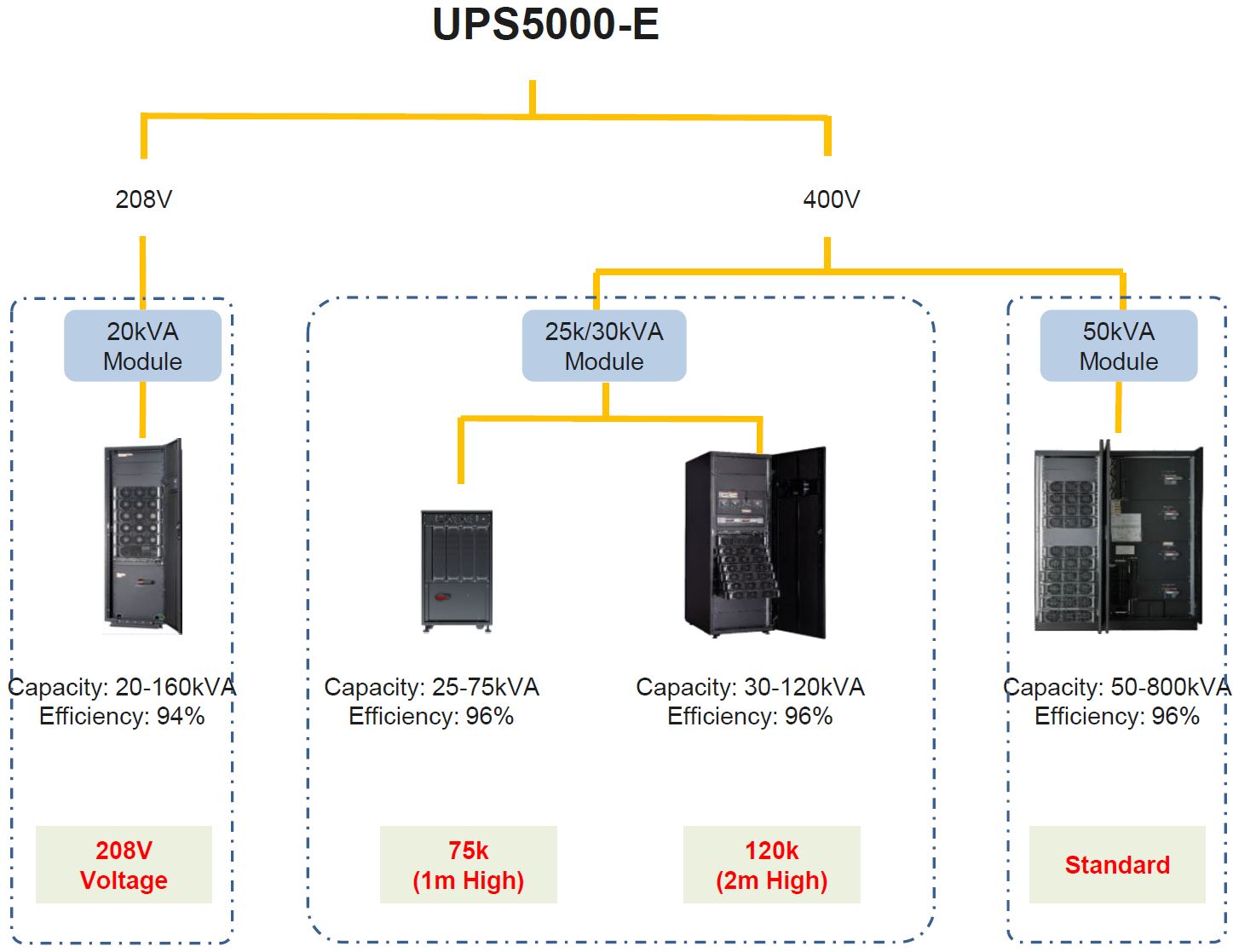

Семейство ИБП Huawei UPS5000-E

Аккумуляторные шкафы SmartLi

Компактная система аккумуляторных батарей SmartLi для источников бесперебойного питания (ИБП) с длительным сроком службы отличается высокой надежностью, безопасностью и простотой в обслуживании.

В основе конструкции системы — литий-железо-фосфатные батарейные элементы с более продолжительным жизненным циклом, а также технология контроля баланса активных токов. Решение позволяет использовать одновременно и старые, и новые батареи. В случае пожара имеется система пожаротушения на аппаратном уровне, предотвращающая его распространение.

Эффективность управления батареями за счет совместной работы «чистых» серверов (BMS), ИБП Huawei и системы управления сетью (NMS).

Ключевые моменты

  • Надёжность - Срок службы высоконадежных батарей достигает 5000 циклов, LFP-элементы огне- и взрывоустойчивы, а технология контроля баланса активных токов обеспечивает нормальную работу системы даже при отказе батарейного модуля.
  • Экономия - Благодаря применению интеллектуальных BMS-серверов и батарейных шкафов высокой плотности, сокращаются эксплуатационные расходы (OPEX). Батарейные шкафы в решении SmartLi занимают площадь на 70% меньше, чем в традиционных решениях.
  • Гибкое расширение - За счет одновременного использования старых и новых батарей сокращаются капитальные затраты (CAPEX). Решение позволяет использовать одновременно и старые, и новые батареи.

Спецификация

Модель SmartLi
Материал батарейного элемента LFP (LiFePO4)
Номинальное напряжение 512 В постоянного тока
Номинальное напряжение заряда 544 В постоянного тока
Максимальный ток заряда 80 A
Максимальный ток разряда 480 A при непрерывном разряде
Срок службы 5000 циклов при достижении DOD 50%
Номинальная ёмкость 40,96 кВт*ч / 80 А*ч
Вес 800 кг
Размеры (Ш х Г х В) 600 мм x 850 мм x 2000 мм
Интерфейсы связи FastEthernet, RS485 и порты типа «сухой контакт»

Компоненты SmartLi

Основа технологии SmartLi - трёхуровневая система мониторинга батарей. Первый уровень - это контроль на уровне  батарейных блоков (BMU), второй уровень - на уровне батарейного шкафа (BCU) и третий - на уровне системы бесперебойного питания (SBCU).

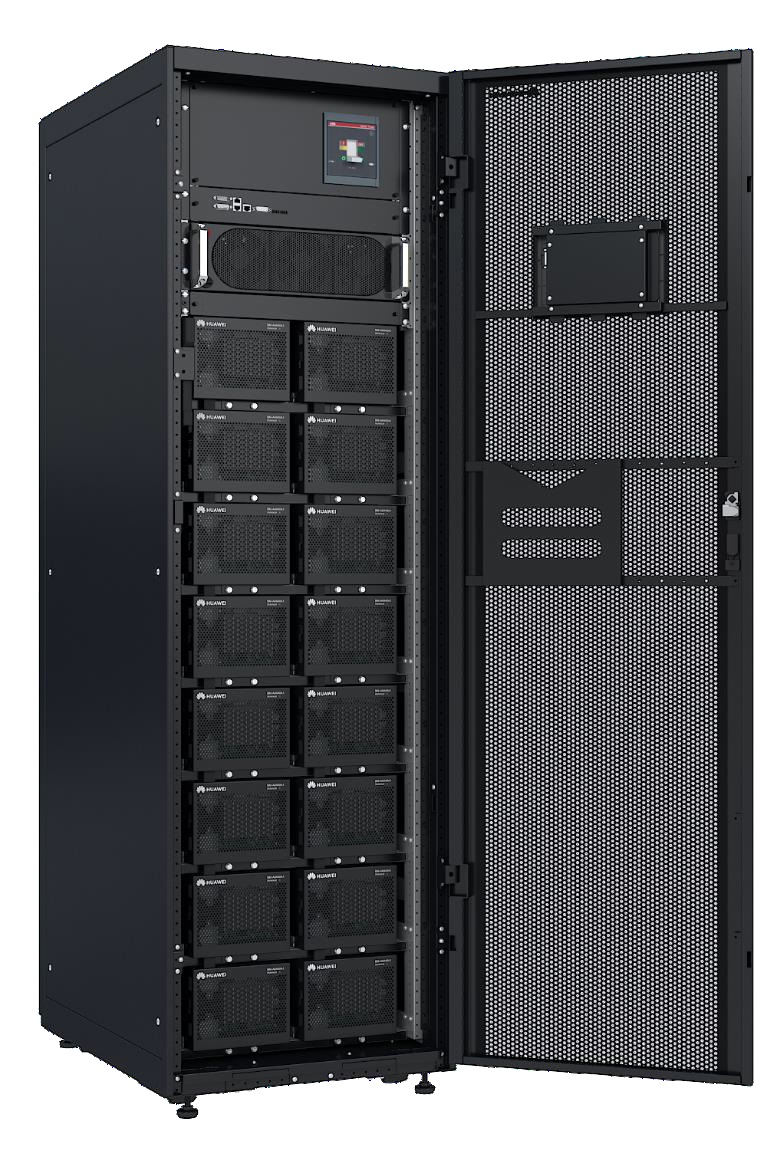

Батарейный шкаф

SmartLi-512V-80AH-F-01 SmartLi-Lithium battery cabinet-full configuration (with monitor)-Lithium battery cabinet+DCDC module+monitor+Empty cylinder

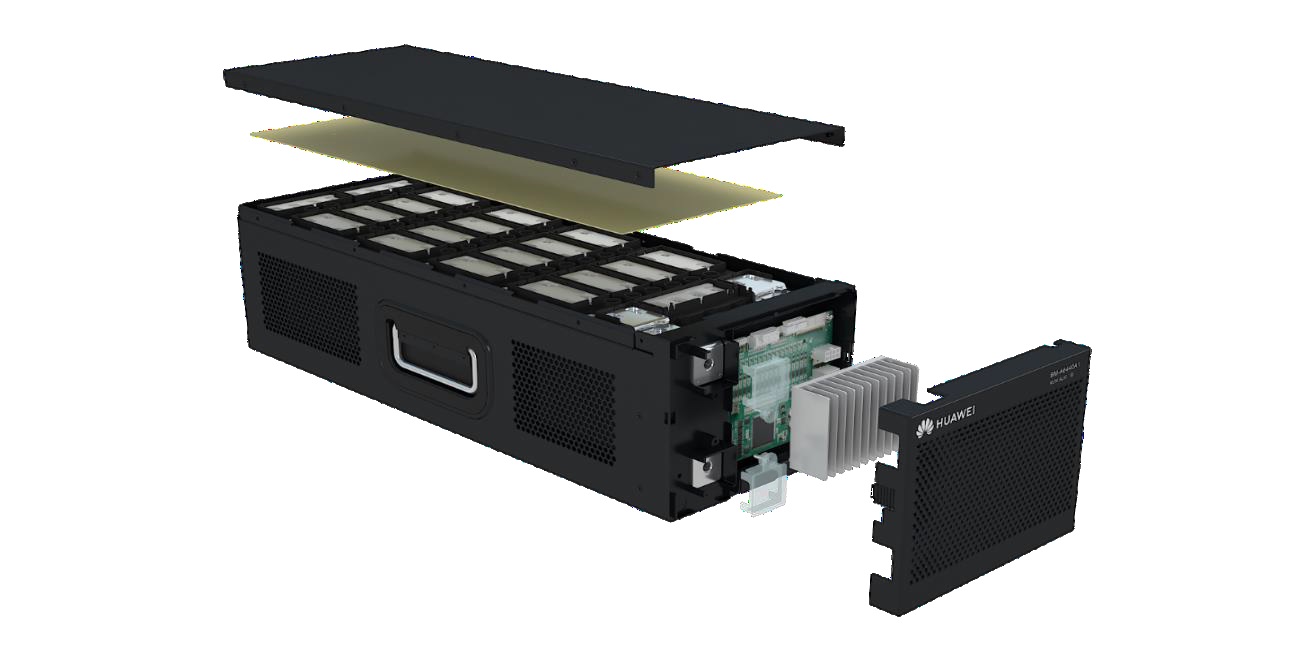

Батарейный модуль

ESM-6440P1 Energy Storage Module, 64V, 40Ah, 200mm*592mm*155mm

Модуль управления батарейными модулями

Huawei SmartLi Intelligent Battery Management Module

В настоящий момент на складе НТЦ ЛОГИС имеются:

UPS5000-E-200K-SM UPS5000-E, 200kVA, three phase four wire system, 380V, standard configuration (with maintenance bypass switch), top/Bottom cabling, 50kVA power module

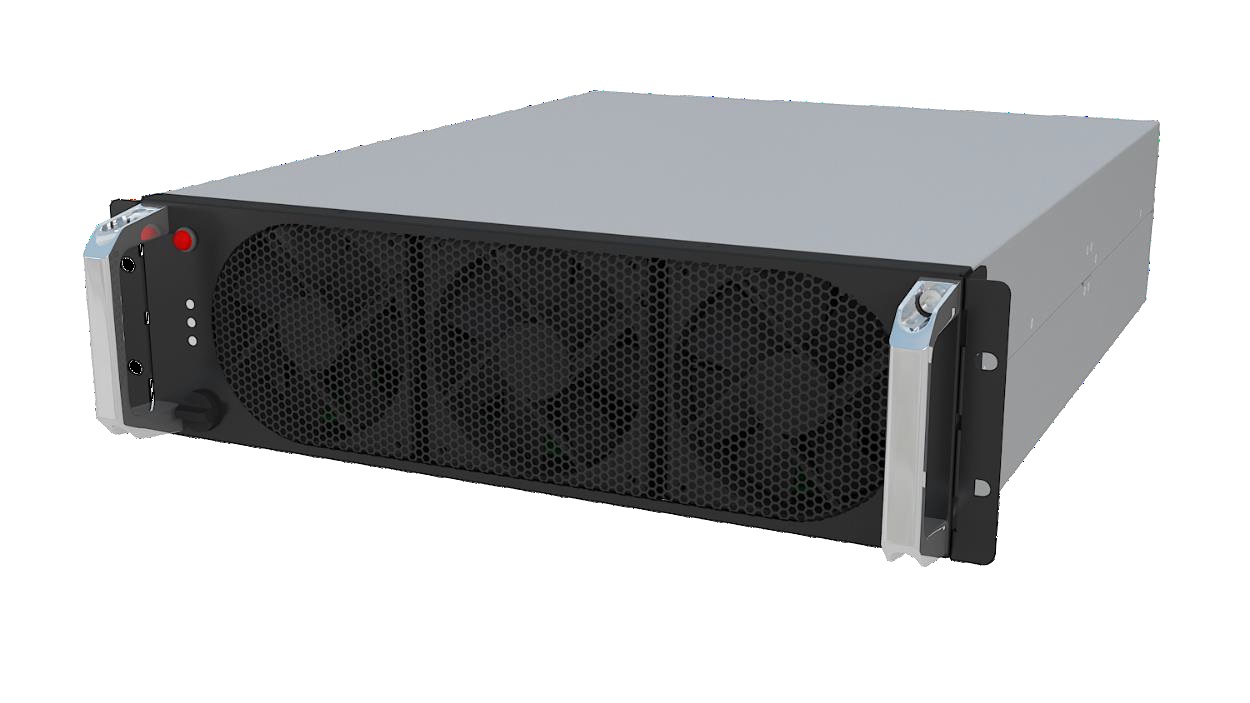

PM50K-V4S-01 Function Module, 50kVA power module, 3U, UPS5000-E
SmartLi-512V-80AH-F-01 SmartLi-Lithium battery cabinet - full configuration (with monitor) - Lithium battery cabinet + DCDC module + monitor + Empty cylinder
SmartLi-512V-80AH-S-01 SmartLi-Lithium battery cabinet - standard configuration (without monitor) - Empty cylinder
ESM-6440P1 Energy Storage Module, 64V, 40Ah, 200mm*592mm*155mm

Как приобрести ИБП Huawei UPS5000-E

Обратитесь к специалистам отдела продаж НТЦ ЛОГИС для консультации или приобретения ИБП Huawei UPS5000-E по многоканальному телефону (351) 211-12-21 или по электронной почте sales at logis.ru
