Экранированное решение Molex категории 6A для внешнего монтажа

13/11/2020

Компания Molex представила два продукта для внешнего монтажа, которые способны обеспечить подключение таких внешних устройств, как точки беспроводного доступа или камеры видеонаблюдения к сетевой инфраструктуре с защитой от климатических условий.

Самым большим преимуществом беспроводных сетей является то, что они позволяют подключится к сети Интернет из любой точки в пределах зоны своего покрытия. Такие сети можно расширить, установив точки беспроводного доступа за пределами здания. Все большее значение в обеспечении безопасности объекта и персонала приобретают системы видеонаблюдения и камеры, подключенные к ним. Обычно такие внешние устройства подключаются к существующей сети при помощи патч-кордов и розеточных модулей RJ45. Экранированное решение Molex категории 6A для внешнего монтажа предназначено для создания таких подключений и состоит из корпуса с уровнем защиты IP66 для установки розеточных модулей и защищенного от атмосферных воздействий экранированного коммутационного шнура категории 6A со стандартными вилками RJ45.

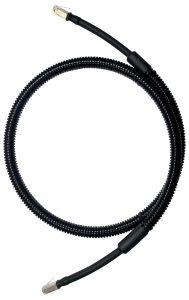

Экранированный патч-корд категории 6A для внешней прокладки

Экранированные коммутационные шнуры Molex категории 6A разработаны для использования в высокоскоростных сетях с поддержкой протокола 10GBASE-T и обратносовместимы с сетями 101001000BASE-T. Шнуры изготовлены из высококачественного 4-х парного кабеля с оболочкой LSZH с многожильными медными проводниками сечением 26AWG, каждая пара покрыта экраном из алюминиевой фольги с майларовой пленкой. Кабель оконцован с обеих сторон высокопроизводительными экранированными вилками Molex RJ45. Для защиты шнура от механических повреждений, а также воздействия влаги и пыли используется гибкая УФ-стабилизированная оболочка из полиамида, позволяющая использовать шнуры при температуре окружающей среды в пределах от -20ºC до +60ºC.

С целью обеспечения максимально высокой пропускной способности кабельной системы компания Molex Premise Networks рекомендует применять при ее построении исключительно экранированные компоненты серии PowerCat 6А. Кабельная система, реализованная на их основе, полностью соответствует требованиям новейших стандартов ISOIEC 11801 A1.1 и TIAEIA 568-B.2-10 касательно поддержки функционирования сетей 10G BASE-T.

Особенности и Преимущества

  • 4 пары медных многожильных проводников сечением 26AWG;
  • патч-корды оконцованы высокопроизводительными экранированными вилками RJ45;
  • соответствуют требованиям стандартов TIA 568A или 568B;
  • обеспечивают пропускную способность до 10 Гбитс;
  • гибкое УФ-стабилизированное покрытие обеспечивает защиту от влаги и пыли;
  • соответствуют требованиям директивы RoHS.

Информация для заказа

Код продукта Описание
PCD-07136 Коммутационный шнур экранированный для внешней прокладки PowerCat категории 6A, RJ45, 568AB, 0.5 метра
PCD-07131 Коммутационный шнур экранированный для внешней прокладки PowerCat категории 6A, RJ45, 568AB, 1 метр
PCD-07132 Коммутационный шнур экранированный для внешней прокладки PowerCat категории 6A, RJ45, 568AB, 1.5 метра
PCD-07133 Коммутационный шнур экранированный для внешней прокладки PowerCat категории 6A, RJ45, 568AB, 2 метра
PCD-07134 Коммутационный шнур экранированный для внешней прокладки PowerCat категории 6A, RJ45, 568AB, 3 метра
PCD-07135 Коммутационный шнур экранированный для внешней прокладки PowerCat категории 6A, RJ45, 568AB, 5 метров

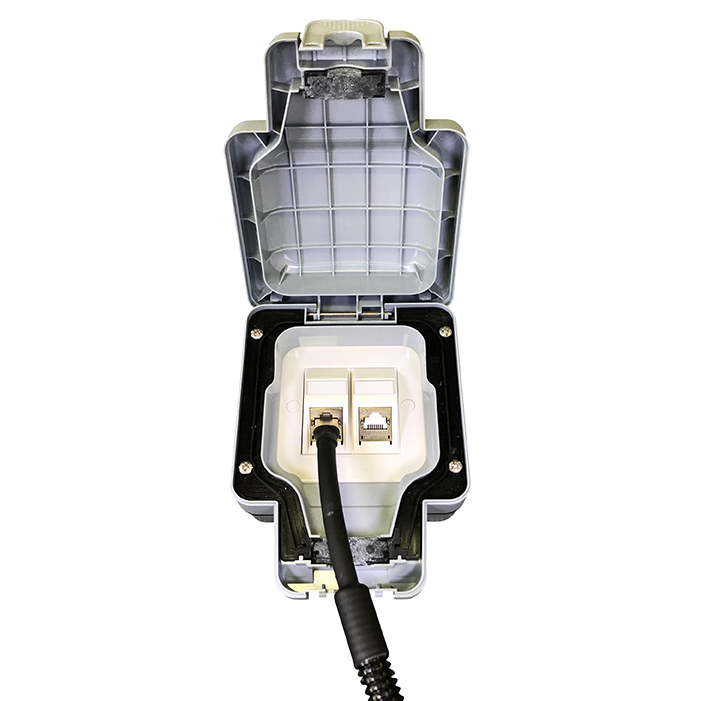

Основание настенной розетки для двух модулей Euromod с уровнем защиты IP66

Основание настенной розетки с уровнем IP66 обеспечивает надежную защиту двух портов RJ45 на базе розеточных модулей Euromod DataGate от повреждения и воздействия пыли и влаги. Корпус оборудован с разных сторон несколькими надежно закрытыми отверстиями для последующей установки кабельных вводов горизонтальных линий и плотно фиксирующейся крышкой с уплотнителями, в том числе гелевым, что в совокупности обеспечивает надежную защиту точки подключения патч-кордов к портам от различных воздействий окружающей среды. Изделие предназначено для установки двух розеточных модулей Molex Euromod DataGate с посадочными размерами 25х50мм со стандартными разъемами RJ45, к которым можно будет подключить точки беспроводного доступа, видеокамеры или любые другие сетевые устройства внешней установки.

Особенности и Преимущества

  • Уровень защиты от воздействия пыли и влаги IP66;
  • корпус настенной розетки выполнен из прочного поликарбоната устойчивого к УФ-излучению и обеспечивает прекрасную защиту от механических повреждений;
  • фиксированные кабельные вводы обеспечивают защищенный подвод линии к корпусу настенной розетки;
  • надежный гелевый уплотнитель в месте входа патч-корда защищает соединение с розеточным модулем от погодного воздействия;
  • позволяет установить два розеточных модуля формата Euromod 25 х 50мм (модули поставляются отдельно);
  • простота монтажа;
  • соответствует требованиям директивы RoHS.

Информация для заказа

Код продукта Описание
SBX-00019-08 Основание настенной розетки IP66 для установки двух монтажных фланцев формата Euromod 25 х 50 мм

Совместимые розеточные модули формата Euromod

Экранированный розеточный модуль KSJ-00062-02 Data Gate PowerCat 6A представляет собой ключевой компонент кабельной системы PowerCat 6A. Модуль обеспечивает эффективное подавление межкабельной переходной помехи (так называемый Alien Crosstalk) и минимальные потери на соединении, а также позволяет получить прекрасную защиту передаваемого сигнала от внешних электромагнитных воздействий. Указанные свойства получены благодаря применению нового кожуха, выполненного методом литья под давлением из цинкового сплава.

Розеточный модуль снабжен уникальной подпружиненной защитной дверцей, которая не только препятствует попаданию в гнездо пыли и иных загрязнений, но и выталкивает наружу вилку коммутационного шнура при его неправильном подключении. Экранированный оконцеватель модуля вставки снабжен двойной цветовой маркировкой, которая в процессе подключения кабеля дает возможность выполнять раскладку проводов по схемам 568А и 568В. Экранированный розеточный модуль DataGate PowerCat 6A обладает свойством обратной совместимости с экранированными системами категорий 6 и 5е.

Информация для заказа

Код продукта Описание
KSJ-00062-02 Экранированный розеточный модуль RJ45 568AB DataGate PowerCat категория 6A – белый
KSJ-00018-02 Неэкранированный розеточный модуль RJ45 568AB DataGate PowerCat категория 6 – белый
MEU-000074-02 Монтажный фланец формата Euromod 25 х 50 мм для модуля DataGate

Компания Molex

Дополнительную информацию о продукции Molex Вы можете получить на официальных сайтах:
В России: http://www.molexces.ru
В мире: http://www.molexces.com
