Новости Зелакс

13/07/2004
Модуль абонентского окончания телефонной линии Зелакс М-1-2хFXS / М-1-4хFXS
Модуль станционного окончания телефонной линии Зелакс М-1-2хFXO / М-1-4хFXO
Увеличение линейной скорости SHDSL-модема Зелакс DSL М-1Д

Компания Зелакс начала серийное производство модулей с портами FXS и FXO,предназначенных для установки в модемы Зелакс М-2Б1 и Зелакс DSL М-1Д. Кроме этого было объявлено об увеличении скорости передачи данных в модеме Зелакс DSL М-1Д

Применение модулей с портами FXS и FXO позволяет передавать вместе с основнымтрафиком Ethernet (соответственно через G.703 для М-2Б1 и DSL для М-1Д) два или четыре аналоговыхтелефонных канала.

Модуль абонентского окончания телефонной линии Зелакс М-1-2хFXS / М-1-4хFXS

Модуль позволяет подключать аналоговое абонентское оборудование к модему М-1Д или М-2Б1.

Принцип работы модуля основан на преобразование аналоговых сигналов, получаемых от абонентских устройств, в цифровую форму и упаковку их в пакеты для дальнейшей передачи в цифровом потоке. Модуль проводит также обратное преобразование пакетов, выделенных из цифрового потока.

Распределение полосы пропускания физической линии между данными Ethernet и голосовыми данными осуществляется динамически. Эхоподавитель, реализованный в модуле, позволяет снизить уровень эха в голосовых каналах. Модуль поддерживает импульсный набор номера вызываемого абонента.

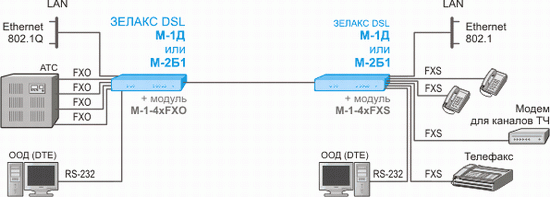

Для подключения абонентского устройства к удаленной АТС необходимо на удаленном модеме использовать модуль М-1-2хFXO / М-1-4хFXO.

Для соединения удаленных абонентских устройств необходимо на удаленном модеме использовать модуль М-1-2хFXS / М-1-4хFXS.

Модуль имеет гальваническую развязку с абонентской линией, с напряжением пробоя изоляции не менее 1500 В. В качестве защиты от перенапряжений в линии использован защитный варистор с напряжением срабатывания 130 В. По заказу возможна установка защитного тиристора.

Для подключения абонентского оборудования модуль имеет розетки RJ-11.

Модификации модуля Зелакс М-1-2xFXS / М-1-4xFXS

Наименование Кол-во портов Сопротивление линии, Ом Длина линии, км, по кабелю Напряжение питания телефонной линии в разговорном режиме, В
минимальное значение максимальное значение ТПП-0,4 ТПП-0,5
М-1-2xFXS-24 2 0 416 0...1,4 0...2,3 24
М-1-4xFXS-24 4 0 416 0...1,4 0...2,3 24
М-1-2xFXS-36* 2 287 916 1,0...3,2 1,6...5,0 36
М-1-2xFXS-48* 2 594 1408 2,0...4,9 3,3...7,8 48
М-1-2xFXS-24-A (два источника питания) 2 0 416 0...1,4 0...2,3 24
М-1-4xFXS-24-A (два источника питания) 4 0 416 0...1,4 0...2,3 24

* — модуль производится по специальному заказу

Комплект поставки

  • Модуль
  • Блок питания АС75-9-9
  • Винты М3 с шайбами — 4 шт
  • Руководство пользователя

Модуль станционного окончания телефонной линии Зелакс М-1-2хFXO / М-1-4хFXO

Модуль позволяет подключать модем М-1Д или М-2Б1 к аналоговым абонентским портам АТС.

Принцип работы модуля основан на преобразование аналоговых сигналов, получаемых от АТС, в цифровую форму, упаковку их в пакеты для дальнейшей передачи в цифровом потоке и обратном преобразовании пакетов, выделенных из цифрового потока.

Распределение полосы пропускания физической линии между данными Ethernet и голосовыми данными осуществляется динамически. Эхоподавитель, реализованный в модуле, позволяет снизить уровень эха в голосовых каналах. Модуль поддерживает импульсный набор номера вызываемого абонента.

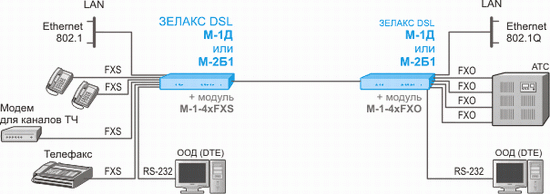

Для подключения АТС к удаленному абонентскому устройству необходимо на удаленном модеме использовать модуль М-1-2хFXS / М-1-4хFXS.

Модуль имеет гальваническую развязку с абонентской линией, с напряжением пробоя изоляции не менее 1500 В. В качестве защиты от перенапряжений в линии использован защитный варистор с напряжением срабатывания 230 В.

Для подключения к АТС модуль имеет розетки RJ-11.

Модификации модуля Зелакс М-1-2xFXO / М-1-4xFXO

Наименование Количество портов
М-1-2хFXO 2
М-1-4хFXO 4

Комплект поставки Зелакс М-1-2хFXO / М-1-4хFXO

  • Модуль
  • Винты М3 с шайбами — 4 шт
  • Руководство пользователя

Увеличение линейной скорости SHDSL-модема Зелакс DSL М-1Д

Уникальный по комбинации потребительских возможностей, гибкий многофункциональный SHDSL-модем Зелакс DSL М-1Д стал еще быстрее.

Благодаря модернизации встроенного программного обеспечения линейная скорость модема по двухпроводной линии связи увеличена до 3072 кбит/с. Максимальная длина линии на этой скорости достигает 5,4 км по кабелю ТПП-0,5.

Эффективная скорость передачи пользовательских данных в модеме Зелакс DSL М-1Д увеличена более чем в 1,7 раза по сравнению с SHDSL-модемами других производителей, использующих технологию АТМ. Такие параметры достигнуты благодаря оптимизированной инкапсуляции Ethernet-кадров в кадры SHDSL. Накладные расходы при такой инкапсуляции существенно меньше, чем в модемах, в которых применена технология АТМ.

При установке дополнительного SHDSL-модуля в любой серийный модем максимальная скорость (по четырехпроводной линии связи) достигает 6144 кбит/с. На этой скорости модем Зелакс DSL М-1Д в четыре раза превосходит по дальности связи VDSL-модемы.

Модернизированное программное обеспечение отличается наличием аббревиатуры «SE» (Second Edition) в названии версии. Это программное обеспечение уже поставляется в серийных модемах Зелакс DSL М-1Д.

Пользователи, желающие улучшить характеристики раннее выпущенных версий модемов Зелакс DSL М-1Д, могут загрузить программное обеспечение SE и установить его в модем самостоятельно.

Программное обеспечение на SE необходимо установить на каждом из совместно работающих SHDSL-устройств Зелакс.

Компания Zelax

Дополнительную информацию о продукции Zelax Вы можете получить на официальном сайте:
В России: http://zelax.ru
