Серверные компоненты Intel

29/11/2004

Требования к серверным решениям постоянно растут. Современные технологии Intel призваны удовлетворить все эти потребности с помощью новых серверных системных плат, процессоров, корпусов и аксессуаров к ним.

Цель этой страницы - дать представление, какие серверные платформы мы используем при производстве серверов начального уровня - двухпроцессорных серверов уровня отдела или малого предприятия.

Процессоры Intel Xeon с частотой системной шины 800 МГц
Серверная системная плата Intel SE7320SP2
Серверная системная плата Intel SE7520BD2
RAID контроллер Intel SRCZCRX
RAID контроллер Intel SRCS16
Отсек для жестких дисков SCSI с возможностью горячей замены Intel AXX6SCSIDB
Отсек для жестких дисков SATA с возможностью горячей замены Intel AXX6SATADB
Серверный корпус Intel SC5300BASE
Серверный корпус Intel SC5275-E
Блок питания для серверного корпуса Intel FXX600WPSU

Процессоры Intel Xeon

Intel Xeon

Процессоры Intel Xeon с частотой системной шины 800 МГц, предназначенные для двухпроцессорных серверов и рабочих станций, сегодня поставляются с тактовой частотой от 2,80 ГГц до 3,60 ГГц. Основанные на новейшей 90-нанометровой производственной технологии Intel процессоры поддерживают такие технологии, как технология Hyper-Threading, переключение режима по требованию (DBS) с улучшенной технологией Intel SpeedStep, технология Intel Extended Memory 64 и набор команд потоковых SIMD-расширений 3 (SSE3).

Характеристики процессоров Intel Xeon

Архитектура 90-нанометровая производственная технология
Кэш-память первого уровня Кэш-память с отслеживанием исполнения
Кэш-память второго уровня 1 Мб
Кэш-память третьего уровня Нет
Тактовые частоты От 2,80 ГГц до 3,60 ГГц
Частота системной шины 800 МГц
Рекомендуемые приложения Приложения для двухпроцессорных серверов и рабочих станций
Характеристики
  • Технология Hyper-Threading
  • Технология Intel Extended Memory 64
  • Выключение компонентов по требованию (DBS) с улучшенной технологией Intel SpeedStep
  • Набор команд потоковых SIMD-расширений 3 (SSE3)

Серверная системная плата Intel SE7320SP2

Растущие потребности бизнеса и рабочих групп требуют современных серверных решений, объединяющих в себе производительность и качество. Серверная системная плата Intel SE7320SP2 поддерживает высокопроизводительные процессоры, обеспечивает высокую пропускную способность ввода/вывода, поддерживает большой объем памяти с резервированием и всеобъемлющие функции управления.

Серверная системная плата Intel SE7320SP2 поддерживает один или два процессора Intel Xeon с частотой системной шины 800 МГц и новый чипсет Intel E7320. Также плата поддерживает до 8 Гб двухканальной памяти ECC DDR 266/333 SDRAM, четыре независимых шины PCI и пять слотов, поддерживающих не только PCI-Х, но и следующее поколение PCI Express I/O.

Кроме этого, системная плата имеет двухканальный контроллер Serial ATA поддерживающий дисковые массивы RAID 0 и 1, Intel Server Management 8 и набор серверных технологий Intel (они помогают увеличить надежность, упрощают мониторинг и обслуживание и минимизируют затраты на управление и обслуживание).

Характеристики Intel SE7320SP2 Преимущества
Поддержка одного или двух процессоров Intel Xeon с частотой системной шины 800 МГц Вычислительная мощность и возможности для расширения соответствуют потребностям, предъявляемым к серверам общего назначения
Набор микросхем Intel E7320 Высокая производительность специализированных наборов микросхем для серверов
Поддержка до 8 Гб двухканальной памяти ECC DDR 266/333 SDRAM, четыре разъема DIMM Высокопроизводительная подсистема памяти предоставляет емкость и возможность конфигурирования, необходимые для выполнения самых разных серверных приложений
Четыре независимых шины PCI
  • Два слота PCI-X 66 Мгц
  • Два слота PCI 32-bit 33 Мгц
  • Высокая производительность ввода/вывода с поддержкой шин PCI Express, PCI-X и PCI
Устранение "узких мест" благодаря пропускной способности, необходимой для интенсивного ввода-вывода
Технология PCI Express I/O Новейшая технология для серверов, рабочих станций и других коммуникационных платформ
Поддержка нескольких ОС, встраиваемых карт и модулей памяти Эластичная конфигурация для развивающегося бизнеса
Intel Server Management 8 Удаленный мониторинг и профилактика для удобства работы и обслуживания
Встроенный ATI RAGE XL SVGA PCI видео контроллер с 8 Мб видео памяти Графика без потери PCI слотов

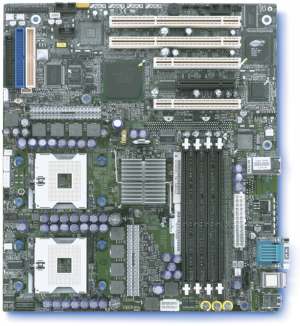

Intel SE7320SP2
Спецификация серверной платы Intel SE7320SP2
Процессор Поддержка одного или двух процессоров Intel Xeon с частотой системной шины 800 МГц
Системная память
Объем памяти Четыре разъема DIMM, Поддержка до 8 Гб регистровой двухканальной памяти ECC DDR 266/333 SDRAM
Тип памяти 184-контактные 72-разрядные модули памяти DIMM типа Registered ECC DDR 266/333 SDRAM
Обнаружение ошибок Поддержка оперативной памяти с кодом коррекции ошибок позволяет исправлять одноразрядные ошибки и обнаруживать двухразрядные ошибки; поддержка Intel Single Device Data Connection (SDDC), очистка, повторение при неисправимых ошибках, зеркальное отражение памяти, резервирование памяти
Встроенные подсистемы
Набор микросхем Intel E7320
Cерверные сетевые адаптеры Intel Один гигабитный контроллер Intel 82541PI Etdernet. Выходы 10BASE-T, 100BASE-TX и 1000BASE-T, RJ45
Контроллер ввода-вывода National Semiconductor PC87427
Интегрированный контроллер управления National Semiconductor PC87431M mini-Baseboard Management Controller
Графическая подсистема Встроенный ATI RAGE XL SVGA PCI видео контроллер с 8 Мб видео памяти
Встроенная поддержка системы хранения данных
Serial ATA Двухканальный контроллер SATA со встроенными средствами для зеркального отображения и резервирования (поддержка дисковых массивов RAID 0 и 1)
Контроллер ввода/вывода
PCI Четыре независимых шины PCI
  • Два слота PCI-X 66 Мгц
  • Два слота PCI 32-bit 33 Мгц
IDE Два канала EIDE.
SATA Два канала SATA, до двух устройств SATA
USB Два разъема USB 2.0 на задней стороне платы и дополнительно два разъема USB на внутреннем коннекторе
Последовательные порты Один внешний последовательный порт (разъем DB9) на задней стороне и один внутренний последовательный порт
Флоппи-контроллер 1,44 MБ и 2,88 МБ, поддержка трех режимов
Клавиатура/Мышь Два порта PS/2, соответствие стандарту 8240A
Система управления Intel Server Management
Тип системы управления Интегрированные средства управления платформой
Поддерживаемое программное обеспечение Пакет программ Intel Server Manager 8
Проверенные операционные системы
Microsoft Windows Server 2003 Enterprise Edition, Microsoft Windows 2000 Advanced Server, Microsoft Windows XP, Red Hat Linux Enterprise, SUSE LINUX Enterprise Server и Novell NetWare
Системный BIOS
Тип BIOS Флэш-память EEPROM с AMI BIOS объемом 8 МБ, BBS с возможностью различных типов загрузки, совместимый с версией 1.4
Особенности Поддержка функции "Plug and Play", автоопределение устройств IDE, интерфейс SMBIOS версии 2.3, поддержка контроля ECC/Parity, многоязыковая поддержка, обновление BIOS через Интернет, возможность обновления прошивки, встроенные утилиты
Конфигурационные утилиты Мастер конфигурирования сервера для настройки системы с помощью утилит BIOS; утилита для сохранения и восстановления конфигурации системы и начальной конфигурации Intel Server Management 8
Перемычки
Очистка CMOS, отмена пароля, восстановление BIOS, защита записи загрузочного блока BMC
Передняя панель
Кнопка питания, кнопка перезагрузки, переключатель немаскируемого прерывания NMI, индикатор состояния/сбоев в системе, индикатор питания, индикатор работы жесткого диска, индикатор сетевого соединения.
Механические характеристики
Формат платы ATX
Размер платы 305 мм x 269 мм
Требования к блоку питания
+5 В 3,0A (максимальный ток)
+5 В в режиме Standby 1,6A (минимальный ток)
+12 В 19A (максимальный ток)
+3,3 В 8,4A (максимальный ток)
-5 В 0A (максимальный ток)
-12 В 0A (максимальный ток)
Окружающая среда
Температура окружающей среды
  • Рабочая (температура системы): от 10°C до 35°C
  • При хранении (температура системы): от -40°C до +70°C
Относительная влажность При хранении: 95% при +30°C, без конденсации

Серверная системная плата Intel SE7520BD2

Intel SE7520BD2

Требования к серверам общего назначения постоянно растут, и современные технологии призваны удовлетворить этим потребностям. Серверная системная плата Intel SE7520BD2 поддерживает высокопроизводительные процессоры, обеспечивает высокую пропускную способность ввода/вывода, поддерживает большой объем памяти с резервированием и всеобъемлющие функции управления. Эта плата предназначена для серверов, на которых выполняются важнейшие деловые программы, серверов баз данных уровня отделения компании, файловых и почтовых серверов.

Серверная системная плата Intel SE7520BD2 построена на базе набора микросхем Intel E7520 и является основой для мощной вычислительной системы благодаря поддержке двух процессоров Intel Xeon с частотой системной шины 800 МГц. Эта плата также обеспечивает повышенное быстродействие памяти благодаря поддержке двухканальной памяти DDR 266/333 SDRAM и резервированию памяти. Кроме этого, системная плата включает два интегрированных гигабитных сетевых контроллера Ethernet и дополнительный одноканальный или двухканальный контроллер SCSI Ultra320. Каждый из этих контроллеров имеет встроенные средства для зеркального отображения и резервирования (поддержку дисковых массивов RAID 0 и 1).

Серверная системная плата Intel SE7520BD2 предоставляет исчерпывающие возможности для управления сервером. Это новый комплект программного, аппаратного обеспечения и утилит Intel Server Management 8. Эта технология, а также ее дополнения - инструментарий Onboard Platform и дополнительный модуль Intel Management, предназначены для того, чтобы достичь высокой работоспособности компании или рабочей группы и при этом снизить затраты на техническую поддержку и обслуживание.

Характеристики Intel SE7520BD2 Преимущества
Поддержка одного или двух процессоров Intel Xeon с частотой системной шины 800 МГц Вычислительная мощность и возможности для расширения соответствуют динамичным потребностям, предъявляемым к серверам общего назначения
Поддержка технологии Hyper-Threading, технологии памяти Intel Extended Memory 641, а также усовершенствованной технологии Intel SpeedStep Совместимость с 64-битными операционными системами и приложениями
Набор микросхем Intel E7520 Высокая производительность в специализированных наборах микросхем для серверов
Двухканальная архитектура памяти, шесть разъемов DIMM (по три разъема на каждый канал) для поддержки памяти типа DDR 266/3333 SDRAM с кодом коррекции ошибок (ECC), зеркальное отражение памяти, резервирование памяти. Высокопроизводительная подсистема памяти предоставляет емкость и возможность конфигурирования, необходимые для выполнения самых разных серверных приложений
Высокая производительность ввода/вывода с поддержкой шин PCI Express, PCI-X и PCI Устранение "узких мест" благодаря пропускной способности, необходимой для интенсивного ввода-вывода
Интегрированный одноканальный или двухканальный контроллер SCSI Ultra320 с интегрированными средствами для зеркального отображения и резервирования (поддержку дисковых массивов RAID 0 и 1); 6 дополнительных интегрированных RAID-контроллеров (модульный контроллер RAID на системной плате) с поддержкой RAID 0, 1, 5, 10 и 50 Высокопроизводительная система передачи данных со встроенной поддержкой RAID для обеспечения надежной защиты данных
Два интегрированных гигабитных сетевых адаптера Etdernet Высокая пропускная способность, возможности совместной работы и восстановления после сбоев позволяют выполнять важнейшие серверные приложения

Спецификация серверной платы Intel SE7520BD2

Процессор Поддержка одного или двух процессоров Intel Xeon с частотой системной шины 800 МГц
Системная память
Объем памяти Шесть разъемов для установки модулей памяти DIMM типа ECC DDR 266 общим объемом до 24 ГБ или модулей памяти DIMM типа ECC DDR 333 общим объемом до 12 ГБ (два канала памяти с тремя модулями DIMM на канал); поддержка одноканальных модулей DIMM; минимальный объем памяти - 128 МБ.
Тип памяти 184-контактные 72-разрядные модули памяти DIMM типа Registered SDRAM DDR 266/333 (модули DDR 333 в корпусе BGA)
Обнаружение ошибок Поддержка оперативной памяти с кодом коррекции ошибок позволяет исправлять одноразрядные ошибки и обнаруживать двухразрядные ошибки; поддержка Intel Single Device Data Connection (SDDC), очистка, повторение при неисправимых ошибках, зеркальное отражение памяти, резервирование памяти
Встроенные подсистемы
Набор микросхем Intel E7520
Cерверные сетевые адаптеры Intel Один гигабитный контроллер Intel 82541PI Etdernet и один гигабитный контроллер Marvell Yukon -EC 88E8050 PCI Express Etdernet с поддержкой совместной работы и восстановления после сбоев. Выходы 10BASE-T, 100BASE-TX и 1000BASE-T, RJ45
Интегрированный контроллер управления National Semiconductor PC87431M Platform Instrumentation ASIC
Графическая подсистема SVGA PCI графический контроллер ATI Rage XL с видеопамятью объемом 8 МБ
Встроенная поддержка системы хранения данных
ATA Одноканальный контроллер ATA 100 (один разъем) с поддержкой двух IDE накопителей
Serial ATA Двухканальный контроллер SATA 150 (два разъема) со встроенными средствами для зеркального отображения и резервирования (поддержка дисковых массивов RAID 0 и 1)
Ultra320 SCSI
  • SE7520BD2VОдин канал Ultra320/LVD с контроллером LSI Logic 53C1020 или LSI Logic 53C1020A SCSI со встроенными средствами для зеркального отображения и резервирования (поддержка дисковых массивов RAID 0 и 1), и поддержкой интегрированного RAID-контроллера (Intel RAID SRCZCRX)
  • SE7520BD2SCSIДва канала Ultra320/LVD с контроллером LSI Logic 53C1030 SCSI, соединенные через два внутренних широких разъема с 68 контактами; максимальная скорость передачи данных на каждом канале Ultra320/LVD составляет 320 МБ/сек. Имеются встроенные средства для зеркального отображения и резервирования (поддержка дисковых массивов RAID 0 и 1), обеспечивается поддержка интегрированного RAID-контроллера (Intel RAID SRCZCRX)
Контроллер ввода/вывода
PCI Один разъем PCI-X 133МГц, два PCI-X 100МГц, и один PCI 32-разрядный/33МГц 5В
IDE Один канал EIDE, поддерживающий до двух устройств IDE
USB Три разъема USB 2.0 на задней стороне платы и дополнительно два разъема USB на внутреннем коннекторе
Последовательные порты Один внешний последовательный порт (разъем DB9) на задней стороне и один внутренний последовательный порт (может работать в режиме порта управления в случае аварии, Emergency Management Port, если карта управления системой поддерживает EMP)
Флоппи-контроллер 1,44 MБ и 2,88 МБ, поддержка трех режимов
Клавиатура/Мышь Два порта PS/2, соответствие стандарту 8240A
Система управления Intel Server Management
Тип системы управления Интегрированные средства управления платформой
Поддерживаемое программное обеспечение Пакет программ Intel Server Manager 8 с возможностью модернизации с помощью карты расширения для поддержки модуля Intel Management
Поддержка модуля управления Intel
  • Professional Edition
  • Advanced Edition
Поддерживаемые стандарты IPMI, DMI, CIM, SNMP, ICMB
Проверенные операционные системы
Microsoft Windows Server 2003 Enterprise Edition, Microsoft Windows 2000 Advanced Server, Red Hat Linux Enterprise 3.0, SUSE LINUX Enterprise Server 913 и Novell NetWare 6.5
Системный BIOS
Тип BIOS Флэш-память EEPROM с AMI BIOS объемом 4 МБ, BBS с возможностью различных типов загрузки, совместимый с версией 1.4
Особенности Поддержка функции "Plug and Play", автоопределение устройств IDE, интерфейс SMBIOS версии 2.3, поддержка контроля ECC/Parity, многоязыковая поддержка, обновление BIOS через Интернет, возможность обновления прошивки, встроенные утилиты
Конфигурационные утилиты Мастер конфигурирования сервера для настройки системы с помощью утилит BIOS; утилита для сохранения и восстановления конфигурации системы и начальной конфигурации Intel Server Management 8
Перемычки
Очистка CMOS, отмена пароля, восстановление BIOS
Передняя панель
Кнопка питания, кнопка перезагрузки, переключатель немаскируемого прерывания NMI, кнопка идентификации системы, индикатор ID системы, индикатор состояния/сбоев в системе, индикатор вскрытия корпуса и замок на передней панели; разъем для опциональной локальной панели управления Intel, которая позволяет управлять сервером с лицевой панели корпуса сервера
Механические характеристики
Формат платы SSI Entry E-Bay v3.0 и v3.5
Размер платы 305 мм x 269 мм
Требования к блоку питания
+5 В 2,6A (максимальный ток)
+5 В в режиме Standby 1,5A (минимальный ток)
+12 В 0,5A (максимальный ток)
+3,3 В 6,6A (максимальный ток)
-5 В 0A (максимальный ток)
-12 В 0A (максимальный ток)
Окружающая среда
Температура окружающей среды
  • Рабочая (температура системы): от 10°C до 35°C
  • При хранении (температура системы): от -40°C до +70°C
Относительная влажность При хранении: 95% при +30°C, без конденсации

RAID контроллер Intel SRCZCRX

Intel SRCZCRX
Аппаратное обеспечение
Системные требования Сервер на основе компонентов Intel или аналогичный с PCI-X 133 Мгц
Процессор Intel IOP321 I/O с частотой шины 400 Мгц с аппаратным XOR
Память 128 Мб памяти ECC DDR 333 SDRAM
SCSI Один или два канала Ultra 320
Форм-фактор
  • Low-profile, PCI половинной длины
  • 168 мм х 66мм
Индикаторы
  • Ошибка
  • I?C соединение
Основные особенности RAID
Поддерживаемые уровни RAID 0, 1, 5, 10, 50
Надежность Дополнительный battery-backup комплект позволяет сохранить данные в кэш памяти 48 часов, после отключения питания
Расширяемость Изменение емкости системы и уровня RAID без перезагрузки
Конфигурация Измененяемые настройки кэша, дисков, дискового массива
Работоспособность Автоматическое резервирование, автоматическая перенастройка, автоматическое изменение емкости системы, удаленный мониторинг и управление
Поддерживаемые операционные системы
Microsoft Windows Server 2003 Enterprise Edition, Microsoft Windows 2000 Advanced Server, Novell NetWare, Red Hat Enterprise Linux, SCO OpenServer, SCO UnixWare, SUSE LINUX Professional, SUSE LINUX Enterprise Server
Окружающая среда
Температура окружающей среды
  • Рабочая (температура системы): от 0°C до 55°C
  • При хранении (температура системы): от -40°C до +115°C
Относительная влажность При хранении: 80% при +30°C, без конденсации

RAID контроллер Intel SRCS16

Intel SRCS16
Число портов 6, использующих три контроллера Silicon Image SCL3112
Частота шины Serial ATA 150 Мгц
Пропускная способность шины Serial ATA 1,5 Гбит/с
Intelligent RAID Management Есть, с использованием процессора Intel 80302
Разрядность и частота шины PCI 64 бит, 66 Мгц
Пропускная способность шины PCI 528 Мб/с
Поддерживаемые уровни RAID 0, 1, 5, 10, 50
Память 64 Мб памяти ECC SDRAM
Функции, поддерживаемые кэш Write-back, Write-tdrough, Adaptive Read Ahead, Non-Read, Ahead, Read Ahead, Cache I/O, Direct I/O
Поддержка горячей замены Есть
Расширение системы в режиме Online Есть
Hot Spare Pool Есть
Hardware Exclusive-OR Есть
Поддержка Enclosure Management Есть
BIOS RAID Management Tools WebBIOS
Software RAID Management Tools Web консоль

Отсек для жестких дисков SCSI с возможностью горячей замены Intel AXX6SCSIDB

Дополнительный комплект для горячей замены жестких дисков с интерфейсом SCSI обеспечивает возможность поддержки до шести дисков с возможностью горячей замены. Отсек для горячей замены жестких дисков устанавливается вместо отсека для фиксированных жестких дисков.

Объединительная плата для горячей замены жестких дисков SCSI представляет собой интегрированную подсистему, которая при нормальной работе выполняет следующие функции:

  • Реагирует на сообщения SAF-TE, передаваемые на объединительную плату по шине SCSI
  • Осуществляет мониторинг температуры объединительной платы и выводит предупреждения или сообщения о критических ошибках при превышении запрограммированных ограничений
  • Осуществляет мониторинг скорости вентиляторов и выводит предупреждения или сообщения о критических ошибках при превышении запрограммированных ограничений

Интерфейс SCSI на объединительных платах LVD SCSI обеспечивает соединение между шиной SCSI и контроллером SAF-TE. Интерфейс SAF-TE позволяет контроллеру управления функционировать в качестве устройства SCSI для использования протокола SAF-TE.

Функции системы управления питанием на задней панели LVD SCSI

  • Снижение скорости вращения диска при обнаружении сбоя и получении сообщения о нем (внутреннее сервисное сообщение) по шине SCSI. Приложение или RAID-контроллер определяет наличие проблемы с жестким диском, представляющую опасность для данных. В результате диск выводится из эксплуатации, и на шину SCSI отправляется команда уменьшить скорость вращения диска. Это снижает вероятность того, что диск будет поврежден во время его извлечения из отсека горячей замены. Когда вставляется новый жесткий диск, система регулирования питания некоторое время находится в режиме ожидания, пока диск не вставлен полностью, а затем подает питание, контролируя линейное изменение мощности.
  • Если питание системы включено, то задняя панель LVD SCSI немедленно отключает питание от разъема после того, как обнаруживает, что диск извлечен из него. Это позволяет предотвратить возможное повреждение диска при его частичном извлечении и повторном вставлении при включенном питании и нарушение работы всего массива SCSI, связанное с возможными колебаниями подаваемого напряжения и тока.

Отсек для жестких дисков SATA с возможностью горячей замены Intel AXX6SATADB

Дополнительный комплект для горячей замены жестких дисков с интерфейсом SATA обеспечивает возможность поддержки до шести дисков с возможностью горячей замены. Отсек для горячей замены жестких дисков устанавливается вместо отсека для фиксированных жестких дисков. Комплект отсека горячей замены жестких дисков SATA включает отсек для горячей замены жестких дисков SATA с монтажными креплениями. Он поддерживает до шести дюймовых жестких дисков SCA SATA LVD для повышения удобства в обслуживании, уровня доступности и удобства в модернизации системы.

Серверный корпус Intel SC5300BASE

Серверный корпус SC5300BASE предназначен для рынка серверов начального уровня. В его комплектацию входит один фиксированный блок питания мощностью 600 Вт с компенсацией коэффициента мощности, поддерживающий работу до десяти жестких дисков. Два выхода тахометров вентилятора расположены в передней части серверной платы. Опциональные отсеки для четырех и шести жестких дисков SCSI с горячей заменой позволяют устанавливать в систему до 10 жестких дисков SCSI с горячей заменой. Также предлагается опциональный отсек для установки шести жестких дисков SATA с горячей заменой. Для установки флоппи-дисковода, дисковода CD-ROM и других периферийных устройств предлагается три 5,25-дюймовых отсека половинной высоты. Стандартная конфигурация корпуса - «пьедестал». Предлагается опциональный набор для установки в стойку.

Характеристики серверного корпуса Intel SC5300BASE

Питание Включает один фиксированный блокпитания мощностью 600 Вт скомпенсацией коэффициентамощности, протестированныйкорпорацией Intel. Имеетсявозможность установки блока питаниямощностью 730 Вт с компенсациейкоэффициента мощности сизбыточностью 1+1.
Охлаждениесистемы Два фиксированных вентиляторакорпуса без избыточности.Один 120-миллиметровый и один 92-миллиметровый вентиляторы.Возможность установки избыточнойсистемы вентиляции с помощьюнабора аксессуаров. Оба видавентиляторов не требуютиспользования инструментов дляустановки.
Отсеки дляпериферийныхустройств Три 5,25-дюймовых отсека дляпериферийных устройств, не требующие использованияинструментов
Схема отсековдля жесткихдисков (6 + 4) Включает один фиксированный отсек дляжестких дисков, поддерживающий дошести фиксированных жестких дисков IDEили SCSI. Опциональные отсеки для жестких дисков с поддержкой горячей замены, не требующие использования инструментов, шести жестких дисков SCSI,6 жестких дисков SATA, 4 жесткихдиска SCSI. Также в качествеаксессуара предлагается отсек для 4фиксированных жестких дисков.Конфигурация SC5300 Baseподдерживает до 10 жестких дисков
Разъемы PCI Семь разъемов PCI дляполноразмерных карт
Форм фактор башня 5U, конвертируется дляустановки в стойку
Передняя панель Индикаторы работы сетевыхадаптеров 1 и 2, идентификациисистемы, активности/сбоя жесткогодиска и состояния системы. Кнопкапитания кнопка идентификации,кнопка перезагрузки, кнопка питания,кнопка режима сна, кнопка NMI,оптический датчик вскрытия корпуса набоковой крышке, подключение датчикавскрытия косметической панели,интегрированный датчик температурыдля управления скоростьювентиляторов
Внешний 2 порта USB на передней панели и 1дополнительный порт USB напередней или задней панели
Цвет Черный
Конструкция 1,0-миллиметровый листовой металл сцинковым покрытием
Корпус ABS Огнеупорный, небромированныйPC-ABS
Размеры для стойки 17,5" x 8,6" x 26,2"
Размеры дляконфигурации«пьедестал» 17,5" x 8,6" x 26,9"
Вес 34,6 kg
Опциональныеаксессуары
  • Набор для преобразования в стойку
  • Ручка управления кабелями
  • Модуль Intel Management Module
  • Салазки длядисковода CD-ROM ифлоппи-дисковода форм-фактора SlimLine
  • Набор обеспечения избыточностиблока питания
  • Объединительная платадля 6 жестких дисков SCSI
  • Объединительная плата для 6 жесткихдисков SATA
  • Объединительная платадля 4 жестких дисков SCSI
  • Комплектобеспечения избыточности системывентиляции
  • Набор из 10 панелей дляфирменных знаков для приданияиндивидуального вида корпусу
  • Отсекдля 4 фиксированных жестких дисков
  • Неокрашенная верхняя крышка для стойки

Серверный корпус Intel SC5275-E

Intel SC5275-E

Серверный корпус SC5275-E предназначен для сегмента недорогих серверов. В его комплект входит один блок питания мощностью 600 Вт с компенсацией коэффициента мощности (PFC). Данный серверный корпус поддерживает установку до четырех жестких дисков без возможности горячей замены. Два вентилятора с тахометром (один установлен на передней панели отсека для жестких дисков, второй установлен в задней части корпуса) обеспечивают охлаждение корпуса. Данный корпус совместим с cерверными системными платами Intel SE7320SP2, Intel SE7525GP2 и Intel SE7520BD2.

В корпусе имеются два 5,25-дюймовых отсека половинной высоты, предназначенные для периферийных устройств, например, для дисководов CD-ROM и ленточных дисководов. Съемная крышка обеспечивает доступ к внутренней части корпуса. В передней части корпуса есть съемная крышка для доступа к внутренней части корпуса. Задняя панель ввода/вывода соответствует спецификации ATX версии 2.2. Серверный корпус поддерживает установку до семи полноразмерных карт расширения. Передняя панель, совместимая с серверными системными платами, соответствующими стандарту SSI EEB 3.0, также входит в комплект поставки.

Дополнительный комплект для горячей замены жестких дисков с интерфейсом SCSI обеспечивает возможность поддержки до шести дисков с возможностью горячей замены. Отсек для горячей замены жестких дисков устанавливается вместо отсека для фиксированных жестких дисков.

Кроме этого для серверных корпусов SC5275-E поставляется дополнительный отсек для горячей замены дисков с интерфейсом SATA. Он должен устанавливаться на месте среднего отсека для трех 5,25-дюймовых дисководов в базовых конфигурациях корпусов (без резервирования питания). В моделях с резервированием этот аксессуар должен устанавливаться вместо нижнего отсека для трех 5,25-дюймовых дисководов, в результате чего общее количество дисков SATA с поддержкой горячей замены будет равняться восьми.

Блок питания для серверного корпуса Intel FXX600WPSU

Этот блок питания подходит как для корпуса Intel SC5300BASE, так и для Intel SC5275-E. Он имеет 8 выходов: 3,3 В, 5 В, 12В1, 12В2, 12В3, 12В4, -12В и 5В режима ожидания. В него встроен один 80-миллиметровый вентилятор, служащий для охлаждения блока питания, а также являющийся частью системы охлаждения.

В настоящий момент на складе НТЦ ЛОГИС имеются:

Intel Pentium 4 Xeon 2,80 GHz/1MB 800MHz MPGA(S604) Active Fan BOX $296.60
Intel Pentium 4 Xeon 2,80 GHz/1MB 800MHz MPGA(S604) Passive Fan BOX $297.20
Intel SE7320SP2 (Sun Prairie) 2-way Intel Xeon Processor (800 MHz) server boxed board witd: 4 independent PCI buses- 5 total PCI slots, 1x PCI Express x4, 2x PCI-X 66MHz, 2x PCI 32-bit/33MHz; 8GB DDR 266/333 memory (4 DIMMs); Serial ATA RAID, one 10/100/1000... $450.50
Intel SE7520BD2V (Brandon) $690.00
Intel RAID controller SRCZCRX (Palo Verde) (RAID OS specification) IOP 321 (400 MHz) SCSI Ultra320 Two channels (on board) PCI-X 64-bit/133-MHz Low profile / Half lengtd 128 MB (embedded) $338.90
SRCS16 6-port SATA, 64MB fixed memory ("Sawtell") $164.50
Intel SC5300BASE (Riggins). Pedestal or 5U rack. Two unique drive bays supporting SCSI, SATA, or IDE drives; one 6 drive bay and one 4 drive bay, 3 x 5.25” bays. $487.30
Intel SC5275E (Pilot Point II). Pedestal only. 6 x fixed SCSI or IDE, 1 x 3.5” floppy, 2 x 5.25” bays. $354.90
Intel Riggins and Pilot Point II 6-drive SCSI Bd, 6ea drive carriers, SCSI cable, 6-drive bay, I2C Cable, common installation guide $210.70
IIntel Riggins and Pilot Point II 6-drive SATA Bd, 6ea drive carriers, SATA cables, 6-drive bay, I2C Cable, common installation guide $158.60
Intel Fixed 600W PSU Spare for Riggins Base and Pilot Point 2 $152.70

Компания Intel

НТЦ ЛОГИС имеет статус золотого партнера Intel.


Дополнительную информацию о продукции Intel Вы можете получить на официальных сайтах:
В России: http://www.intel.ru
В мире: http://www.intel.com

Спецпредложения

Модульный ИБП Huawei UPS5000-E

Huawei UPS5000 200-300kVA Huawei UPS5000-E — высокоэффективный модульный источник бесперебойного питания (ИБП) средних и крупных центров обработки данных. Благодаря модульной...
