SHDSL модем Зелакс М-1Д

13/09/2004

SHDSL-модем М-1Д предназначен для организации связи по двух- или четырехпроводной физической линии (по одной или двум симметричным витым парам) между сегментами локальных сетей Ethernet с возможностью одновременной организации до четырех аналоговых телефонных каналов.

Интерфейс SHDSL

  • Количество портов SHDSL: 1 или 2 (если установлен модуль M-1-SHDSL)
  • Характеристики портов SHDSL соответствуют рекомендациям ETSI SDSL (ETSI TS 101 524) и ITU SHDSL (ITU-T G.991.2, G.994.1)
  • Тип линейного кодирования: TC-PAM16, TC-PAM32, TC-PAM8
  • Двухпроводный режим передачи данных по SHDSL-каналу со скоростью 192...3072 кбит/с
  • Четырехпроводный режим передачи данных по SHDSL-каналу со скоростью 384...6144 кбит/с (если установлен модуль M-1-SHDSL).

Цифровые интерфейсы

  • Ethernet 10Base-T

    • Передача данных между портом Ethernet и портами SHDSL с выполнением функции моста
    • Буфер для хранения до 800 Ethernet-кадров
    • Число поддерживаемых MAC-адресов: 2500
    • Фильтрация и обработка до 15000 Ethernet-кадров в секунду
    • Прозрачность для любых протоколов, таких как TCP/IP и IPX/SPX, а также кадров VLAN (максимальный размер кадра 1536/1552 байта)
    • Качество обслуживания (QoS): VLAN tag, TCP/IP header’s TOS/DS, очереди с 8 уровнями приоритетов (в текущей версии встроенного программного обеспечения не реализовано)
    • Вставка/удаление поля VLAN Priority Tag (в текущей версии встроенного программного обеспечения не реализовано)
    • Приоритет кадра задается
      • С использованием поля Priority Tag VLAN
      • С использованием поля Different Service IP-кадра (в текущей версии встроенного программного обеспечения не реализовано)
    • Автоматическое согласование параметров (AutoNegotiation) 802.3/802.3u (режим может быть отключен)
  • Порт RS-232

    • Асинхронный режим работы
    • Интерфейс — RS-232 (V.24/V.28)
    • Скорость передачи данных — до 230.4 кбит/с
    • Программное и аппаратное управление потоком данных

Порты FXS/FXO (для подключения аналогового телефона/АТС)

  • Количество портов: 2 или 4
  • Импульсный и тональный способы набора номера
  • Поддержка работы факсов и модемов для каналов ТЧ
  • Динамическое распределение полосы пропускания

Дополнительные модули

  • M-1-SHDSL — второй порт SHDSL
  • M-1-2xFXO — два порта для подключения к аналоговой АТС
  • M-1-2xFXS — два порта для подключения телефоных аппаратов
  • M-1-4xFXO — четыре порта для подключения к аналоговой АТС
  • M-1-4xFXS — четыре порта для подключения телефоных аппаратов

Управление и контроль работы

  • Настройка параметров модема осуществляется через интерфейс RS-232 с помощью внешнего терминала, в качестве которого можно использовать персональный или карманный компьютер
  • Возможна дистанционная настройка параметров по каналу SHDSL

Питание (зависит от модификации)

  • От сетевого адаптера ~220 / ~9 В
  • От внешнего источника постоянного напряжения 20...75 В
  • Потребляемая мощность: не более 11 Вт

Особенности SHDSL-модема ЗЕЛАКС DSL М-1Д

  • Модульная конструкция
  • В качестве физической линии может использовать одну или две витые медные пары

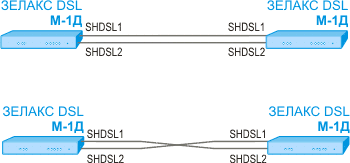

  • Автоматическая коррекция Cross Link для четырёхпроводного режима
  • Автоматическое выключение неисправного SHDSL-порта
  • Позволяет передавать по каналу SHDSL данные двух цифровых интерфейсов и до четырех аналоговых телефонных каналов
  • Обеспечивает динамическое распределение полосы пропускания канала SHDSL между цифровыми интерфейсами и телефонными каналами
  • Позволяет соединять сегменты локальной сети через физическую линию
  • Транслирует сигнал целостности Ethernet-соединения на удаленную сторону
  • Имеет средства поддержки VLAN
  • Позволяет ограничивать эффективную скорость передачи данных различных VLAN через порт Ethernet (в текущей версии встроенного программного обеспечения не реализовано)
  • Обеспечивает качество обслуживания (QoS), необходимое для передачи VoIP (в текущей версии встроенного программного обеспечения не реализовано)
  • Позволяет использовать асинхронный порт для передачи данных
  • Совместим с оборудованием, выполненным в соответствии с рекомендациями ITU-T G.991.2, G.994.1, в частности, со всем SHDSL-оборудованием компании Зелакс
  • Имеет встроенные функции самодиагностики и тестирования
  • Допускает включение тестовых режимов и управление через порт RS-232 или с удаленного устройства, что, в сочетании со встроенным BER-тестером, позволяет проверять работоспособность устройств, линий связи и сквозного канала
  • Позволяет загружать встроенное программное обеспечение и управлять режимами работы модема с любого компьютера через порт RS-232 с использованием экранного меню
  • Допускает подключение источника фантомного питания регенераторов

Конструктивное исполнение (зависит от модификации)

  • Пластмассовый корпус 226x166x45 мм
  • Металлический корпус высотой 1U для монтажа в стойку 19”
  • Без корпуса, для монтажа в конструктив Р-510
  • Без корпуса, для монтажа в конструктив Р-12

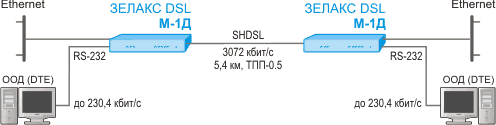

Модем в базовой комплектации используется для соединения удаленных сегментов локальной сети по одной медной витой паре. При этом возможна одновременная передача данных через асинхронный порт.

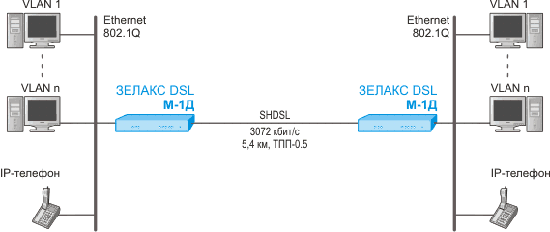

Модем отвечает требованиям стандарта IEEE 802.1Q и позволяет использовать технологию виртуальных сетей (VLAN). Встроенный в модем мост обслуживает восемь приоритетных очередей, что отвечает требованиям качества предоставляемых услуг передачи данных QoS (Quality of Service). Благодаря этому поддерживается работа приложений, чувствительных к скорости доставки Ethernet-кадров. Например, с использованием модемов М-1Д можно организовать одновременную работу в сети Ethernet компьютеров и IP-телефонов.

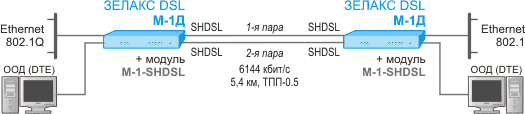

Если в распоряжении пользователя имеется четырехпроводная линия, то скорость передачи данных можно увеличить вдвое, для этого в модем нужно установить дополнительный модуль М-1-SHDSL. Если один из каналов SHDSL выходит из строя, поток данных передается с пониженной скоростью по оставшемуся исправному каналу.

SHDSL1.

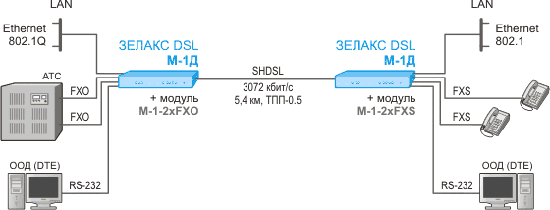

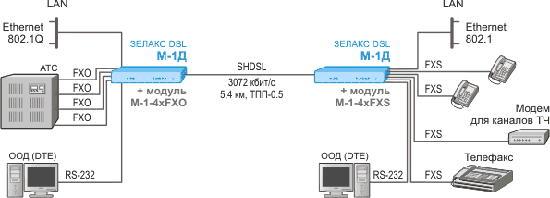

Модем М-1Д позволяет передавать по каналу SHDSL-данные двух или четырёх телефонных каналов. Для этого необходимо установить в модем модули М-1-2xFXO (М-1-2xFXS) или М-1-4xFXO (М-1-4xFXS). Для телефонии обеспечивается динамическое выделение полосы канала SHDSL. При отсутствии телефонных разговоров вся полоса выделяется порту Ethernet.

По телефонным каналам, построенным с помощью модема М-1Д, могут работать факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы).

Согласно стандартам ITU G.shdsl (ITU-T G.991.2, G.994.1), SHDSL-оборудование должно использовать линейное кодирование TC-PAM16. Типы линейного кодирования TC-PAM8 и TC-PAM32 не входят в стандарт G.shdsl, но поддерживаются всем SHDSL-оборудованием компании Зелакс. Рекомендуется использовать:

  • TC-PAM32 — на коротких линиях с низким уровнем шумов для получения максимальной скорости передачи
  • TC-PAM8 — на коротких линиях с высоким уровнем шумов для уменьшения интенсивности ошибок в принятых данных

Существенно увеличить длину линии связи позволяет плезиохронный регенератор SHDSL, в качестве которого компания Зелакс предлагает использовать модем М-1Д с установленным в него дополнительным модулем М-1-SHDSL. На одной линии допускается установка до восьми таких регенераторов.

Все SHDSL-оборудование компании Зелакс (ГМ-2-SHDSL, ГМ-2Д, М-1Д, М-1Е, ГМ-2С) поддерживает виртуальный терминал согласно рекомендации G.994.1 и может дистанционно управлять регенераторами по каналу SHDSL.

Дальность связи SHDSL-модема М-1Д в условиях низких помех (линейное кодирование TC-PAM16 и TC-PAM32)

Максимальная скорость, кбит/с Максимальная длина линии, км, при использовании кабеля типа:
ТПП-0.4 (AWG26) ТПП-0.5 (AWG24)
TC-PAM16 TC-PAM32 TC-PAM16 TC-PAM32
3072 - 3,8 - 5,4
2816 - 4,0 - 5,5
2560 - 4,2 - 5,6
2312 4,4 4,4 5,8 5,8
2048 4,6 4,6 6,0 6,0
1536 5,0 4,8 7,0 6,8
1024 5,8 5,0 7,8 8,0
768 6,2 5,2 8,4 7,2
512 6,4 5,4 8,6 7,4
256 7,0 - 9,4 -
192 7,4 - 9,8 -
При использовании кабелей с большим диаметром жилы дальность связи возрастает. В четырехпроводном режиме скорость удваивается.

В настоящий момент на складе НТЦ ЛОГИС имеется:

М-1Д-AC9 пластмассовый корпус 226x166x45 мм, питание: ~220 В $479.00

Модули, поставляемые под заказ:

Модуль М-1-SHDSL второй порт SHDSL $159.00
Модуль М-1-2хFXO два порта для подключения к аналоговой АТС $158.00
Модуль М-1-2хFXS два порта для подключения телефоных аппаратов $158.00
Модуль М-1-4хFXO четыре порта для подключения к аналоговой АТС $316.00
Модуль М-1-4хFXS четыре порта для подключения телефоных аппаратов $316.00
