Серверная платформа Intel SR1325TP1-E

07/06/2004

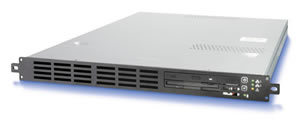

Это компактная серверная платформа начального уровня. В её основе лежит серверная системная плата Intel SE7210TP1-E и одноюнитовое шасси Intel SR1325-E (шасси не продается отдельно). Сфера применения - web-серверы, proxy-серверы, системы тарификации в телекоммуникационных компаниях и т.д.

Про серверную системную плату Intel SE7210TP1-E мы уже рассказывали - Серверные системные платы Intel SE7210TP1 и Intel SE7210TP1SCSI.

Поэтому более подробно мы остановимся на описании шасси.

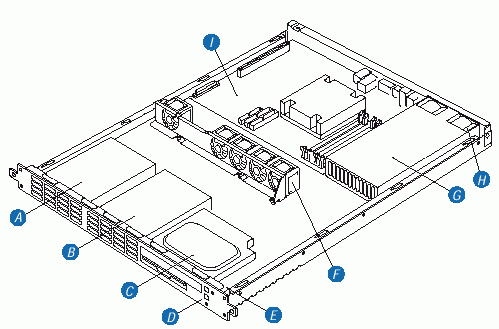

Расположение компонентов серверной платформы Intel SR1325TP1-E

A. Жесткий диск 1

B. Жесткий диск 2

C. Floppy / CD-ROM / DVD-ROM

D. Передняя панель управления и индикаторов

E. Плата передней панели

F. Планка с вентиляторами (системными)

G. Блок питания

H. Вентилятор блока питания

I. Серверная системная плата Intel SE7210TP1-E

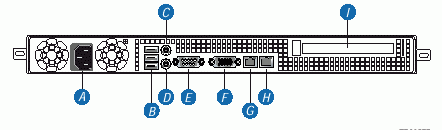

Задняя панель серверной платформы Intel SR1325TP1-E

A. Разъем питания

B. 3 разъема USB

C. Мышь

D. Клавиатура

E. Разъем последовательного порта

F. Видеоразъем

G. Сетевой адаптер 1 (1 Гбит)

H. Сетевой адаптер 2 (10/100 Мбит)

I. Разъем для PCI карты

Характеристика серверной платформы Intel SR1325TP1-E

Количество поддерживаемых процессоров 1
Поддержка процессоров Intel Intel® Pentium® 4 processor
Скорость системной шины 800 MHz
Чипсет Intel® Enterprise Chipset
Всего слотов 1
Типы слотов один полный PCI-X 64bit/66MHz
Вместимость памяти 4Gb DDR333/400 ECC SDRAM
Интегрированный SCSI нет
Интегрированный LAN 1xIntel® PRO/100+ связь сети сервера1xIntel® PRO/1000 связь сети сервера
Интегрированный видеоадаптер ATI с 8Mb памяти
Поддержка управления сервера Intel® Server Management v.5.8
Совместимость с Intel RAID контролерами SRCU42LSRCS14LSRCU42X
артикул комплекта для монтажа в стойку 1U стойка
Отсеки до 3xSATA1xslim-line CD-ROM/floppy
Системное охлаждение 5 40мм системных вентилятора и один вентилятор блока питания
Электропитание 250W PFC
Размеры 1,7"x16,9"x23"

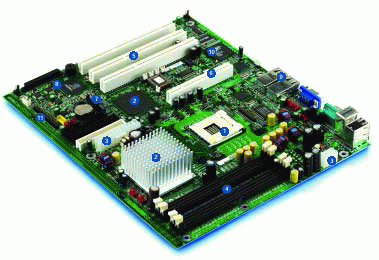

Набор возможностей серверной платы SE7210TP1-E

  • Поддержка процессоров Intel Celeron или Intel Pentium 4 с технологией Hyper-Threading, устанавливаемых в разъем mPGA478
  • Частота системной шины 400/533/800 МГц
  • Набор микросхем Intel E7210
    • Контроллер-концентратор памяти Intel 827210 (MCH)
    • Контроллер-концентратор ввода/вывода Intel 6300ESB (ICH5-R)
    • Концентратор встроенного микрокода (FWH) Intel 82802AC объемом 8 Мбит
  • Поддержка односторонних или двусторонних DDR-совместимых модулей DIMM общим объемом до 4 ГБ в четырех 184-контактных разъемах DIMM
    • PC3200 (400 МГц): для работы шины памяти на частоте 400 МГц частота системной шины процессора Intel Pentium 4 должна составлять 800 МГц
    • PC2700 (333 МГц): для работы шины памяти на частоте 333 МГц частота системной шины процессора Intel Pentium 4 должна составлять 533 МГц. ( При частоте системной шины процессора Intel Pentium 4 800 МГц частота памяти PC2700 (333 МГц) будет составлять 320 МГц )
    • PC2100 (266 МГц): Память PC2100 (266 МГц) может использоваться только с процессорами Intel Pentium 4 с частотой системной шины 400 МГц или 533 МГц
  • Сетевой адаптер Intel 82547GI (PLC) для обеспечения подключения к сети со скоростью 10/100/1000 Мбит/с
  • Сетевой адаптер Intel 82551QM для подключения к сети со скоростью 10/100 Мбит/с
  • Две независимых шины PCI (одна 32-бит, 33 МГц, 5 В; одна 64-бит, 66 МГц, 3,3 В) с четырьмя разъемами PCI и двумя встроенными устройствами
    • Три 64-битных разъема PCI-X
    • Один 32-битный разъем PCI
    • Встроенный видеоконтроллер 2D/3D: Видеоконтроллер ATI Rage* XL с 8 МБ памяти SDRAM
    • Дополнительный канал, контроллер SCSI Ultra 320 (в конфигурации SE7210TP1SCSI): Adaptec* 7901
  • Сегмент шины LP (Low Pin Count) с одним встроенным устройством: Микросхема контроллера ввода/вывода шины LPC Winbond* W83627HF-AW, обеспечивающая работу всех PC-совместимых устройств ввода/вывода (флоппи-дисковод, последовательный порт, клавиатура и мышь)
  • Три внешних порта USB 2.0 на задней панели и дополнительный внутренний коннектор, позволяющий подключить один дополнительный порт USB на передней панели (всего поддерживается четыре порта USB 2.0)
  • Один последовательный порт и один коннектор для подключения дополнительного последовательного порта
  • Два порта Serial ATA (SATA) позволяют подключать жесткие диски SATA и устройства ATAPI
  • Два интерфейса IDE, работающие в режимах Ultra DMA 33, 66 и 100
  • Поддержка до шести вентиляторов корпуса и одного вентилятора процессора
  • SSI-совместимые разъемы для поддержки интерфейса SSI: front panel, power connector
  • Интегрированный контроллер управления National* Semiconductor PC87431 обеспечивает поддержку Intel Server Management 5.8

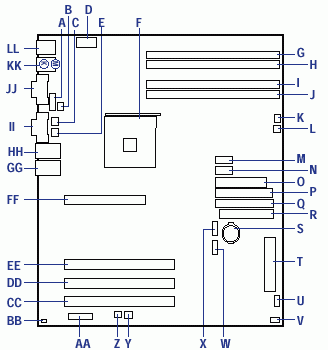

Расположение компонентов серверной платы Intel SE7210TP1-E

A: Коннектор для подключения последовательного порта B

B: Разъем вентилятора центрального процессора

C: Разъем системного вентилятора 3

D: Разъем питания +12 В для вентилятора процессора

E: Разъем системного вентилятора 4

F: Разъем процессора

G: Разъем модуля памяти DIMM 2B

H: Разъем модуля памяти DIMM 2A

I: Разъем модуля памяти DIMM 1B

J: Разъем модуля памяти DIMM 1A

K: Разъем системного вентилятора 1

L: Разъем системного вентилятора 2

M: Коннектор для подключения порта USB на передней панели

N: Вспомогательный разъем питания

O: Главный разъем питания

P: Разъем вторичного канала контроллера IDE

Q: Разъем первичного канала контроллера IDE

R: Разъем флоппи-дисковода

S: Элемент питания

T: Разъемы передней панели

U: Коннектор для подключения объединительной платы горячей замены

V: Коннектор для подключения светоиндикатора SCSI

W: Разъем SATA-A1

X: Разъем SATA-A2

Y: Разъем системного вентилятора 6

Z: Разъем системного вентилятора 5

AA: Блок перемычек

BB: Коннектор датчика вскрытия корпуса

CC: Разъем PCI-X 1, 64/66 RAIDIOS

DD: Разъем PCI-X 2, 64/66

EE: Разъем PCI-X 3, 64/66

FF: Разъем PCI 6, 32/33

GG: Сетевой адаптер 2 (10/100 Мбит)

HH: Сетевой адаптер 1 (1 Гбит)

II: Видеоразъем

JJ: Разъем последовательного порта A

KK: Клавиатура и мышь

LL: Разъемы USB
