Модульный мультиплексор Зелакс ГМ-2

10/05/2004

Гибкий мультиплексор ГМ-2 обеспечивает коммутацию данных, принадлежащих канальным интервалам (тайм-слотам), между портами Е1, а также размещение данных от цифровых интерфейсов в потоке Е1 и расщепление потока Е1 на несколько потоков данных.

Мультиплексор предназначен для организации связи между локальными сетями, компьютерами, маршрутизаторами через аппаратуру PDH, SDH и другую, обеспечивающую реализацию канала E1.

Мультиплексор может передавать поток Е1 по кабелю ТПП-0,5 на расстояние до двух километров без использования модуля SHDSL. В режиме инверсного мультиплексора через синхронный канал, образованный двумя интерфейсами Е1, данные могут передаваться со скоростью до 3968 кбит/с.

В мультиплексоре предусмотрена возможность установки модуля SHDSL.

Схема использования ГМ-2 в режиме drop-and-insert

Для передачи данных могут использоваться канальные интервалы (тайм-слоты), заданные пользователем в карте назначений.

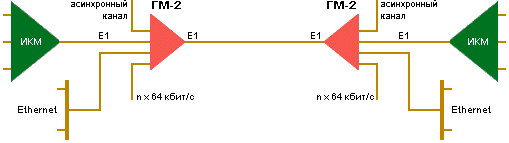

ГМ-2 в режиме инверсного мультиплексора или с резервированием каналов

Режим инверсного мультиплексора обеспечивает передачу данных со скоростью до 3968 кбит/с (62 тайм-слота). В этом режиме через синхронный канал, образованный двумя интерфейсами Е1, могут передаваться потоки данных синхронных портов (до двух портов), данные портов Ethernet (до двух каналов) и данные асинхронного канала.

В случае выхода из строя одного канала Е1 мультиплексор переходит в режим работы по резервной карте распределения тайм-слотов.

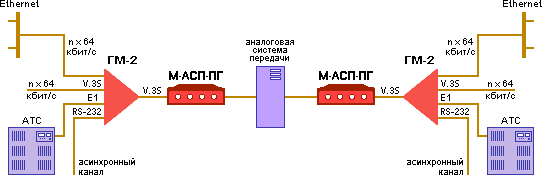

ГМ-2 в режиме передачи тайм-слотов канала E1 по синхронным каналам V.35

В качестве канала V.35 в данной схеме используется аналоговая аппаратура передачи типа К-60 и цифровой модем М-АСП-ПГ. Мультиплексор ГМ-2 обеспечивает передачу и восстановление структуированного канала E1.

  • встроенный BER-тестер
  • питание
    • универсальное (от сети 220 В через адаптор и от источника постоянного напряжения 20...75 В одновременно)
    • от сети 220 В через адаптер
  • исполнение: настольное и в конструктив Р-510

Особенности ГМ-2

  • поддерживает режим перестановки тайм-слотов в каналах приемника и передатчика при транзите потоков E1-E1;
  • поддерживает режим инверсного мультиплексора;
  • имеет резервную карту распределения тайм-слотов для режима инверсного мультиплексора;
  • имеет вход тактовой синхронизации с центрального генератора;
  • имеет интерфейс «сухие контакты» для аварийной сигнализации;
  • позволяет производить программирование и контроль работы с передней панели (ЖКИ и клавиатура), через порт 2 и с удаленного мультиплексора ГМ-2;
  • имеет встроенные функции самодиагностики и тестирования, ведет журнал статистики работы;
  • допускает возможность включения тестовых режимов как с локального, так и с удаленного мультиплексора, что в сочетании со встроенным BER-тестером позволяет проверять работоспособность устройств, линии связи и сквозного канала;
  • допускает подключение источника фантомного питания регенераторов;
  • обеспечивает полную гальваническую развязку с линией и эффективную электрическую защиту (до 1500 В).

Линейные интерфейсы

Интерфейс Е1

  • количество портов: 2 (основной и дополнительный — добавляется установкой модуля ГМ-2-МР)
  • импеданс портов Е1: 120 Ом (RJ-45) или 75 Ом (BNC, подключение через переходник ПЕ1), характеристики каналов Е1 соответствуют рекомендациям G.703, G.704, G.706, G732, G.823
  • физическая линия связи: четырехпроводная, две медные симметричные витые пары
  • допустимое затухание сигнала в медных парах на частоте 1024 кГц: до 43 дБ

Цифровые интерфейсы

УПИ-2

  • количество портов: 2 (основной — порт 1 и дополнительный — добавляется установкой модуля ГМ-2-УПИ)
  • режим работы: синхронный или асинхронный
  • интерфейсы: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11, RS-422
  • скорость передачи данных в синхронном режиме: n x 64 кбит/с (1 =< n =< 62)
  • скорость передачи данных в асинхронном режиме: 57.6, 38.4, 19.2 и 9.6 кбит/с

Порт RS-232 (порт 2)

  • режим работы: асинхронный
  • интерфейс: RS-232 (V.24/V.28)
  • скорость передачи данных: 230.4, 115.2, 57.6, 38.4, 19.2, 9.6 кбит/с и ниже

Порты Ethernet 10Base-T

  • количество портов: 1 (добавляется установкой модуля ГМ-2-МБЕ) или 2 (добавляется установкой модуля ГМ-2-МБЕ2)
  • режимы работы: дуплексный или полудуплексный
  • функции Ethernet-моста (bridge):
    • количество поддерживаемых MAC-адресов — до 10000
    • возможность сжатия и фильтрации кадров Ethernet
    • максимальный размер пакета 1500 байт

В настоящий момент на складе НТЦ ЛОГИС имеется:

Зелакс ГМ-2А-AC9 без ЖКИ, пластмассовый корпус 224x213х73 мм, пит.: ~220 В $695.00

Модули и шасси, поставляемые под заказ:

Зелакс ГМ-2 ЖКИ, пластмассовый корпус 224x213х73 мм, пит.: ~220 В, =20...75 В $789.00
Зелакс ГМ-2-AC9 ЖКИ, пластмассовый корпус 224x213х73 мм, питание: ~220 В $739.00
Зелакс ГМ-2АК-AC9 для конструктива Р-510, питание: ~9 В $695.00
Зелакс ГМ-2-МБЕ порт Etdernet $159.00
Зелакс ГМ-2-МБЕ2 два порта Etdernet $295.00
Зелакс ГМ-2-МРдополнительный порт E1 $179.00
Зелакс ГМ-2-SHDSLмодемный модуль - порт SHDSL $99.00
Зелакс ГМ-2-УПИдопольнительный порт УПИ-2 $99.00
