Серверные системные платы Intel SE7210TP1 и Intel SE7210TP1SCSI

26/04/2004

Серверные системные платы Intel SE7210TP1 и Intel SE7210TP1SCSI предоставляют пользователям высокую производительность, качество и надежность. С помощью них можно создать систему начального уровня, а так же более сложную систему.

Основные функции плат Intel SE7210TP1 и Intel SE7210TP1SCSI одинаковы , однако у каждой модели есть свои особенности:

  • SE7210TP1: Встроенный контроллер SATA (RAID)
  • SE7210TP1SCSI: Встроенный контроллер SCSI + встроенный контроллер SATA (RAID)

Поэтому в данной статье для описания семейства плат будет использоваться общая аббревиатура «SE7210TP1-E».

Набор возможностей серверной платы SE7210TP1-E

  • Поддержка процессоров Intel Celeron или Intel Pentium 4 с технологией Hyper-Threading, устанавливаемых в разъем mPGA478
  • Частота системной шины 400/533/800 МГц
  • Набор микросхем Intel E7210
    • Контроллер-концентратор памяти Intel 827210 (MCH)
    • Контроллер-концентратор ввода/вывода Intel 6300ESB (ICH5-R)
    • Концентратор встроенного микрокода (FWH) Intel 82802AC объемом 8 Мбит
  • Поддержка односторонних или двусторонних DDR-совместимых модулей DIMM общим объемом до 4 ГБ в четырех 184-контактных разъемах DIMM
    • PC3200 (400 МГц): для работы шины памяти на частоте 400 МГц частота системной шины процессора Intel Pentium 4 должна составлять 800 МГц
    • PC2700 (333 МГц): для работы шины памяти на частоте 333 МГц частота системной шины процессора Intel Pentium 4 должна составлять 533 МГц. ( При частоте системной шины процессора Intel Pentium 4 800 МГц частота памяти PC2700 (333 МГц) будет составлять 320 МГц )
    • PC2100 (266 МГц): Память PC2100 (266 МГц) может использоваться только с процессорами Intel Pentium 4 с частотой системной шины 400 МГц или 533 МГц
  • Сетевой адаптер Intel 82547GI (PLC) для обеспечения подключения к сети со скоростью 10/100/1000 Мбит/с
  • Сетевой адаптер Intel 82551QM для подключения к сети со скоростью 10/100 Мбит/с
  • Две независимых шины PCI (одна 32-бит, 33 МГц, 5 В; одна 64-бит, 66 МГц, 3,3 В) с четырьмя разъемами PCI и двумя встроенными устройствами
    • Три 64-битных разъема PCI-X
    • Один 32-битный разъем PCI
    • Встроенный видеоконтроллер 2D/3D: Видеоконтроллер ATI Rage* XL с 8 МБ памяти SDRAM
    • Дополнительный канал, контроллер SCSI Ultra 320 (в конфигурации SE7210TP1SCSI): Adaptec* 7901
  • Сегмент шины LP (Low Pin Count) с одним встроенным устройством: Микросхема контроллера ввода/вывода шины LPC Winbond* W83627HF-AW, обеспечивающая работу всех PC-совместимых устройств ввода/вывода (флоппи-дисковод, последовательный порт, клавиатура и мышь)
  • Три внешних порта USB 2.0 на задней панели и дополнительный внутренний коннектор, позволяющий подключить один дополнительный порт USB на передней панели (всего поддерживается четыре порта USB 2.0)
  • Один последовательный порт и один коннектор для подключения дополнительного последовательного порта
  • Два порта Serial ATA (SATA) позволяют подключать жесткие диски SATA и устройства ATAPI
  • Два интерфейса IDE, работающие в режимах Ultra DMA 33, 66 и 100
  • Поддержка до шести вентиляторов корпуса и одного вентилятора процессора
  • SSI-совместимые разъемы для поддержки интерфейса SSI: front panel, power connector
  • Интегрированный контроллер управления National* Semiconductor PC87431 обеспечивает поддержку Intel Server Management 5.8

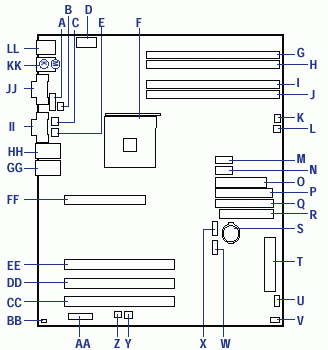

Расположение компонентов серверной платы Intel SE7210TP1-E

A: Коннектор для подключения последовательного порта B

B: Разъем вентилятора центрального процессора

C: Разъем системного вентилятора 3

D: Разъем питания +12 В для вентилятора процессора

E: Разъем системного вентилятора 4

F: Разъем процессора

G: Разъем модуля памяти DIMM 2B

H: Разъем модуля памяти DIMM 2A

I: Разъем модуля памяти DIMM 1B

J: Разъем модуля памяти DIMM 1A

K: Разъем системного вентилятора 1

L: Разъем системного вентилятора 2

M: Коннектор для подключения порта USB на передней панели

N: Вспомогательный разъем питания

O: Главный разъем питания

P: Разъем вторичного канала контроллера IDE

Q: Разъем первичного канала контроллера IDE

R: Разъем флоппи-дисковода

S: Элемент питания

T: Разъемы передней панели

U: Коннектор для подключения объединительной платы горячей замены

V: Коннектор для подключения светоиндикатора SCSI

W: Разъем SATA-A1

X: Разъем SATA-A2

Y: Разъем системного вентилятора 6

Z: Разъем системного вентилятора 5

AA: Блок перемычек

BB: Коннектор датчика вскрытия корпуса

CC: Разъем PCI-X 1, 64/66 RAIDIOS

DD: Разъем PCI-X 2, 64/66

EE: Разъем PCI-X 3, 64/66

FF: Разъем PCI 6, 32/33

GG: Сетевой адаптер 2 (10/100 Мбит)

HH: Сетевой адаптер 1 (1 Гбит)

II: Видеоразъем

JJ: Разъем последовательного порта A

KK: Клавиатура и мышь

LL: Разъемы USB

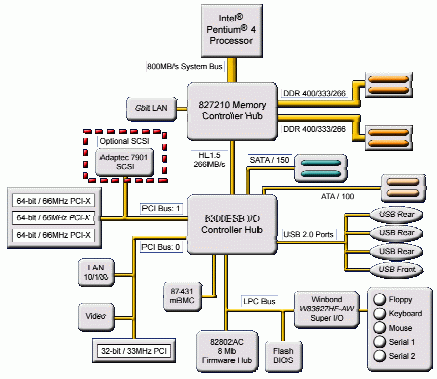

Функциональная архитектура Intel SE7210TP1-E

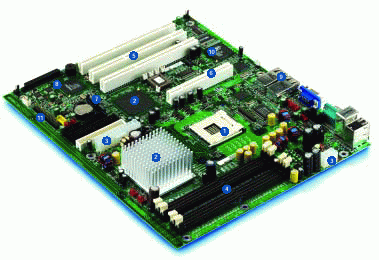

Набор микросхем Intel E7210

Характеристика Преимущества
Системная шина с частотой 800 и 533 МГц Долговечность платформы благодаря поддержке самых высоких тактовых частот процессора Intel® Pentium® 4 и более высокая пропускная способность.
Поддержка технологии Hyper-Threading Высокая производительность и лучшее время отклика системы.
Совместимость с процессорами в 478-контактном корпусе Поддержка как самых высокопроизводительных процессоров Intel® для настольных ПК, так и возможность поддержки других 478-контактных процессоров Intel.
Хаб-архитектура Intel® Раздельные каналы передачи данных обеспечивают максимальную пропускную способность для приложений, активно использующих систему ввода/вывода.
Двухканальная память типа DDR 400/333 SDRAM с поддержкой функции ECC Гибкая технология памяти позволяет использовать весь спектр памяти DDR для создания различных систем, начиная с самых высокопроизводительных и заканчивая недорогими системами. Функция ECC гарантирует надежность и целостность данных.
Встроенный мост PCI-X Встроенный мост удовлетворяет потребности в высокопропускной шине ввода/вывода для устройств PCI, сокращая "узкие места" в работе сервера. Дополнительная интегрированная шина, соответствующая спецификации PCI 2.2, позволяет подключать устройства с интерфейсом PCI обычным способом.
Встроенная высокоскоростная шина USB 2.0 Четыре порта предоставляют до 40 раз более высокую пропускную способность по сравнению с USB 1.1 для широкого круга современных требовательных периферийных устройств.
Встроенный контроллер SATA с возможностью программной1 организации RAID-массивов уровней 0 и 1 Встроенный контроллер с возможностью программной организации RAID-массивов позволяет ускорить операции при обращении к жесткому диску, а также повысить надежность дисковой подсистемы без дополнительных устройств, устанавливаемых на системную плату.
Интерфейс Ultra ATA/100 Реализует последние достижения в области функциональности и производительности жестких дисков.
Встроенный программируемый контрольный таймер С целью максимального повышения уровня готовности сервер может автоматически перезагружаться (или выключаться), если ОС, драйверы или службы прекращают работать или "зависают".
Архитектура Intel® Communication Streaming Architecture Выделенная сетевая шина для производительных сетей стандарта Gigabit Etdernet на основе медного кабеля.
Спецификации набора микросхем Intel® E7210
Продукция Корпус
Процессор Intel® Pentium® 4 478-контактный FCPGA
Контроллер-концентратор Intel® E7210 MCH 1005-контактный FCBGA
Контроллер-концентратор ввода-вывода Intel® 6300ESB 689-контактный PBGA

Компоненты вспомогательных схем подсистемы процессора

  • Один разъем mPGA478 для процессора
  • Вспомогательная схема системной шины AGTL+
  • Логика конфигурации перезагрузки

BIOS определяет степпинг процессора, объем кэш-памяти и другую информацию о процессоре с помощью инструкции CPUID. Процессор должен работать с фиксированной тактовой частотой. Процессор не может быть запрограммирован на работу с более высокой или низкой тактовой частотой. На платформе SE7210TP1-E за установку тактовой частоты процессора отвечает BIOS. BIOS использует настройки CMOS для определения скорости, которую требуется установить на устройстве для установки скорости. Информация о процессоре считывается при каждом включении системы.

Серверная плата Intel SE7210TP1-E поддерживает установку одного процессора Intel Pentium 4 или Intel Celeron с частотой системной шины 400 /533 /800 МГц.

Поддерживаемые процессоры

Тип Обозначение Системная шина Объем кэш-памяти второго уровня
Процессор Pentium® 4 с поддержкой технологии Hyper-Threading 3.4, 3.2 ГГц 800 МГц 2 МБ
Процессор Pentium® 4 с поддержкой технологииHyper-Threading 3.4, 3.2, 3.0, 2.8 ГГц 800 МГц 1 МБ
Процессор Pentium® 4 с поддержкой технологии Hyper-Threading 2,8 ГГц 533 МГц 1 МБ
Процессор Pentium® 4 с поддержкой технологииHyper-Threading 3.2, 3.0, 2.8, 2.4, 2.6 ГГц 800 МГц 512 KБ
Процессор Pentium® 4 с поддержкой технологии Hyper-Threading 3,06 ГГц 533 МГц 512 KБ
Процессор Pentium® 4 2.8, 2.66, 2.6, 2.53, 2.4, 2.26, 2.0 ГГц 400/533 МГц 512 KБ
Процессор Celeron® 2.8, 2.7, 2.6, 2.5,2.4, 2.3, 2.2, 2.1, 2.0 ГГц 400 МГц 128 KБ

Компоненты BIOS серверной платы SE7210TP1-E

  • BIOS IA-32 Этот компонент содержит большинство стандартных служб и компонентов, присутствующих в системах на базе архитектуры IA-32, в том числе менеджер ресурсов PCI, поддержку ACPI, процедуру POST, и функцию RUNTIME
  • Расширения BIOS для серверов: Поддержка интегрированного контроллера управления National Semiconductor PC87431 и интеллектуального интерфейса управления платформой (IPMI)
  • Обновления микрокода процессора: В BIOS также входят новейшие обновления встроенного микрокода процессора

В настоящий момент на складе НТЦ ЛОГИС имеются:

SE7210TP1 (Torrey Pines) FOR PEDESTAL FORM FACTOR SYSTEMS 1-way Pentium ® 4 800 Mhz FSB entry level server boxed board witd witd HTT support: 4 PCI slots ; Memory: Up to 4 GB ECC DDR-266/333/400; 2 integrated SATA ports and 2 PATA headers, 4-Port Serial ATA $323.80
SE7210TP1SCSI (Torrey Pines) FOR PEDESTAL FORM FACTOR SYSTEMS 1-way Pentium ® 4 800 Mhz FSB entry level server boxed board witd witd HTT support: 4 PCI slots ; Memory: Up to 4 GB ECC DDR-266/333/400; witd integrated U320 single channel SCSI Controller $438.80

Компания Intel

НТЦ ЛОГИС имеет статус золотого партнера Intel.


Дополнительную информацию о продукции Intel Вы можете получить на официальных сайтах:
В России: http://www.intel.ru
В мире: http://www.intel.com
