Модем Зелакс М-160Д1

05/04/2004

Модем предназначен для организации связи между маршрутизаторами, компьютерами (например, бридж между локальными сетями), компьютером и терминалом и другой подобной аппаратурой по двухпроводной физической линии (симметричная витая пара).

При использовании кабеля с большим диаметром жилы длина линии увеличивается. Модем позволяет транслировать по одному дополнительному управляющему сигналу в каждом направлении при работе в асинхронном режиме. Местный и удаленный шлейфы с дистанцоннным включением с любого из модемов в сочетании с встроенным BER-тестером позволяют эффективно проверять работоспособность как собственно модема, так и сквозного тракта, включая линию.

Решение Data Over Voice (одновременная работа М-160Д и обычного городского телефона на одной паре проводов)

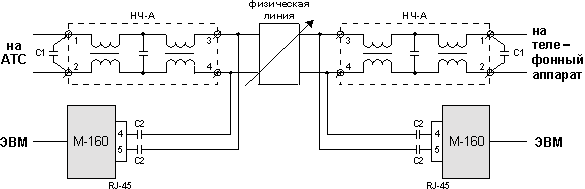

Фирмой "Инфопак" из Тольятти предложено решение, позволяющее обеспечить по абонентской линии одновременную работу телефонного аппарата и модема М-160 (Data Over Voice). Решение основано на использовании стандартного сертифицированного (сертификат ССЭ N ОС/1-СП-145) фильтра из комплекта АВУ (НЧ-А). Ниже приведена схема включения:

Примечание

  • С1: К73-17 (К73-21) - 250В - 0,1мкФ±10%
  • С2: К73-17 (К73-21) - 250В - 1,0мкФ±10%

Данное решение имеет ограничения

  • сигналы набора номера и звонок полностью нарушают работу модема на время передачи этих сигналов при любой длине физической линии;
  • одновременная передача данных без ошибок и ведение переговоров со средней громкостью обеспечивается при длине физической линии с диаметром жилы ТПП-0.4 мм до 2.5 км, ТПП-0.5 мм до 3.5 км. Уменьшение скорости передачи данных не приводит к увеличению дальности.

Описание модема Зелакс М-160Д1

  • Модем выполнен на импортной элементной базе и рассчитан на круглосуточный режим работы
  • Гарантия 5 лет
  • Имеются сертификаты соответствия

Характеристика модема Зелакс М-160Д1

  • Синхронный и асихронный режимы работы
    • скорости в синхронном режиме 160 и 80 кбит/с
    • скорости в асинхронном режиме 115.2, 57.6, 38.4, 19.2 и 9.6 кбит/с и ниже
  • 2-х проводная физическая линия, дуплексный режим
  • Линейный код - биимпульс
  • Интерфейс RS-232 (V.24/V.28)
  • Полная гальваническая развязка с линией и эффективная электрическая защита (>1500 В)
  • Режимы местного и удаленного шлейфов (local/remote digital loopback), встроенный BER-тестер
max скорость, кбит/с длина линии для кабеля, км
ТПП-0.4 мм ТПП-0.5 мм
160 и 115.2 3.0 4.6
80 и ниже 3.4 5.0

В настоящий момент на складе НТЦ ЛОГИС имеется:

Зелакс М-160Д1 $169.00

Компания Zelax

Дополнительную информацию о продукции Zelax Вы можете получить на официальном сайте:
В России: http://zelax.ru
