Новые продукты Зелакс

Компания Зелакс запустила в серийное производство новые устройства: оптический модульный гибкий мультиплексор ГМ-1 и кросс-коннектор ГМ-2-4.

Гибкий модульный мультиплексор ГМ-1

Гибкие модульные мультиплексоры «Зелакс ГМ-1» обеспечивают объединение нескольких каналов E1, данных и трафика ЛВС для передачи по одному каналу связи (медный кабель, оптическое волокно, радио-релейные линии).

Семейство ГМ-1 построено на основе многофункционального шасси с унифицированными посадочными местами для установки сменных интерфейсных модулей. Модульная архитектура позволяет пользователю строить системы в соответствии с имеющимися у него в данный момент каналами связи, а впоследствии с минимальными затратами переходить на новые интерфейсы физической среды.

Мультиплексоры семейства ГМ-1 содержат шесть посадочных мест для установки унифицированных интерфейсных модулей (УИМ). Это позволяет решать широкий спектр задач интеграции разнородных потоков информации в один поток и передачи суммарного потока по разнообразным каналам передачи данных.

Для обеспечения жестких требований к надежности ведомственных и технологических телекоммуникационных сетей в мультиплексорах ГМ-1 предусмотрена возможность использования двух групповых каналов связи, работающих в режиме «горячего» резервирования (1+1) с автоматическим или ручным переключением. Все сменные модули обладают возможностью «горячей замены» и содержат светодиодные индикаторы состояния и основных режимов работы.

Электропитание мультиплексоров семейства ГМ-1 осуществляется от универсального источника питания с двумя входами, обеспечивающего работу от источников переменного (в диапазоне от 187 до 242 В) и постоянного (в диапазоне от 20 до 72 В) тока.

Мультиплексоры семейства ГМ-1 выпускаются в компактном корпусе высотой 1U (настольный вариант или в стандартную стойку 19").

Примеры применения Зелакс ГМ-1

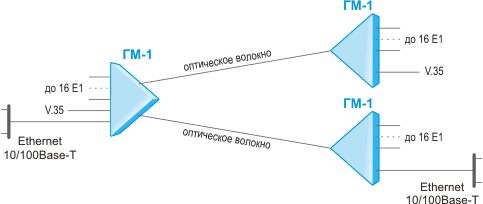

• Создание оптоволоконных мультисервисных сетей передачи данных без использования дорогостоящих STM мультиплексоров благодаря возможности ГМ-1 работать в режиме извлечения/вставки потоков Е1.

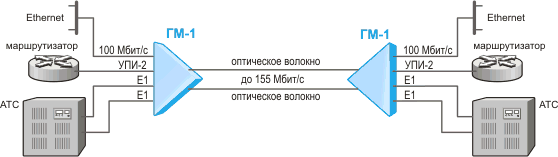

• Объединение нескольких потоков E1 с потоками данных от интерфейсов V.35 и высокоскоростной сети Ethernet для передачи по оптоволоконной линии с возможностью резервирования.

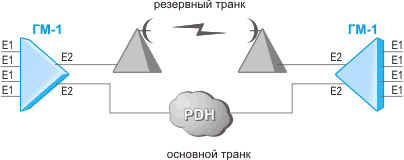

• Объединение до четырех первичных потоков E1 (2048 кбит/с) в поток E2 (8448 кбит/с) согласно рекомендации ITU-T G.742 и передача мультиплексных потоков по электрическим или оптическим линиям связи с возможностью резервирования.
• Передача одного канала Ethernet 802.3 10/100Base-T в потоке Е2 вместо одного, двух, трех или четырех потоков Е1.
• Передача в потоке Е2 до четырех потоков V.35 вместо потоков Е1.

Система управления Зелакс ГМ-1

Управление и контроль работы мультиплексоров семейства ГМ-1 осуществляется через консольный порт RS-232, с помощью которого можно:

• просматривать текущие режимы работы мультиплексора
• контролировать состояние каналов связи
• просматривать статистику ошибок
• устанавливать режимы работы мультиплексора
• управлять тестовыми режимами мультиплексора

Через консольный порт можно обновлять встроенное программное обеспечение мультиплексоров. Новые версии программного обеспечения позволяют расширить возможности мультиплексоров, а загрузка специальных версий программного обеспечения позволяет полностью изменить их функциональные возможности.

Диагностика Зелакс ГМ-1

Мультиплексоры семейства ГМ-1 оснащены развитыми средствами диагностики для быстрого обнаружения отказов и упрощения обслуживания.

Диагностика мультиплексора и трактов прохождения информации осуществляется при помощи встроенного BER-тестера.

Локальные и удаленные проверки правильности передачи данных по замкнутым в кольца шлейфам могут быть выполнены в любом канале или линии связи.

Выбор и включение диагностических режимов осуществляется через консольный порт.

Аварийная сигнализация Зелакс ГМ-1

Мультиплексор ведет мониторинг всех аварийных сигналов в реальном времени (отсутствие напряжений питания, потеря сигнала в каналах связи, аварийное сообщение от удаленного мультиплексора и т.д.). Состояние аварийных сигналов выводится как на светодиодный индикатор, так и на контакты реле.

Контакты реле аварийной сигнализации рассчитаны на импульсные напряжения 1000 В, переменное напряжение 250 В, максимальный ток коммутации 1 А при напряжении 60 В.

 Унифицированные сменные модули (УИМ) Зелакс ГМ-1

Модуль моста Ethernet (UIM-E100)

• Физический интерфейс — 10/100Base-T (разъем RJ-45)
• Режимы работы — полудуплексный и дуплексный
• Поддержка VLAN (стандарт IEEE 802.1Q) и расширенных Ethernet-кадров (до 1760 байт)
• Буфер для хранения — до 1024 Ethernet-кадров
• Количество поддерживаемых MAC-адресов — до 10000
• Фильтрация и обработка до 150000 кадров в секунду
• Автоматическое внесение и удаление MAC-адресов из таблицы

Модуль последовательного универсального порта УПИ-2 (UIM-WUPI2)

• Физические интерфейсы — RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11, RS-422 (интерфейс выбирается подключением соответствующего кабеля)
• Режимы работы — DTE или DCE (режим выбирается подключением соответствующего кабеля)
• Режим передачи данных — синхронный
• Скорость передачи данных — до 10 Мбит/с

Двухканальные модули интерфейса G.703/E1 UIM-WE1-2, UIM-WE1-2-NP, четырёхканальный модуль UIM-WE1-4

• Физический интерфейс соответствует рекомендации ITU-T G.703 (разъемы RJ-45)
• Скорость передачи данных — 2,048 Мбит/с ±50 ppm
• Прозрачная передача потока как с цикловой структурой (Framed G.704), так и без цикловой структуры (Unframed G.703)
• Линейный код интерфейса — HDB3 или AMI (выбирается программно)
• Входное и выходное сопротивление — 120 ±5 Ом (75 ±5 Ом при использовании переходника ПЕ1)
• Допустимое затухание сигнала на частоте 1024 кГц — до 43 дБ
• Параметры джиттера определяются рекомендацией ITU-T G.742 и G.823
• Возможность включения шлейфов — локальный/удаленный (выбирается программно)

Модификация UIM-WE1-2 имеет встроенную защиту физической линии от опасных перенапряжений. Кроме того, на каждом проводе линий установлены самовосстанавливающиеся предохранители на случай аварийного контакта любого провода с силовой линией электропитания.

Конструкция модулей допускает подключение внешнего источника дистанционного питания регенераторов, которые могут быть установлены на дальнем конце линии G.703/E1.

Модуль интерфейса E2 (UIM-WE2)

• Физический интерфейс — CCITT/ITU G.703 на двух разъемах BNC
• Скорость передачи данных — 8,448 Мбит/с ±30 ppm
• Линейный код интерфейса — HDB-3
• Структура кадра определяется рекомендацией CCITT/ITU G.742
• Волновое сопротивление несимметричной линии — 75 Ом
• Допустимое затухание по входу стыка E2 — не более 6 дБ

Одноканальный модуль оптического интерфейса UIM-WFO

Унифицированный интерфейсный модуль UIM-WFO содержит один оптический линейный интерфейс по стандарту G.955 ITU-T.

• Характеристики стыка : в соответствии с Рек. G.955
• Кодирование : CMI
• Тип оптического кабеля : SM, MM
• Длина волны : 1310/1550 нм
• Разъем для подключения оптического кабеля : FC или ST
• Количество оптических волокон : 1 или 2
• Дальность работы: 2...100 км

Кросс-коннектор ГМ-2-4

Кросс-коннектор ГМ-2-4 предназначен для коммутации двух, трех или четырех потоков E1 на уровне отдельных канальных интервалов (тайм-слотов).

Порты Е1

• количество портов: 2, 3 или 4
• линия связи — две ненагруженные симметричные медные витые пары
• линейный интерфейс G.703 2048 кбит/с по ГОСТ 27767-88 соответствует рекомендации ITU-T G.703 и требованиям к оборудованию ИКМ-30 и СВВГ-2У
• допустимое затухание сигнала на частоте 1024 кГц — до 43 дБ

Дополнительные модули

• MIM-E1 — порт E1
• MIM-2xE1 — два порта E1

Управление и контроль работы

• через интерфейс RS-232 с помощью внешнего терминала, в качестве которого можно использовать персональный или карманный компьютер
• дистанционное управление по каналам E1

Питание (зависит от модификации)

• от сетевого адаптера ~220 / ~9 В
• от внешнего источника постоянного напряжения 20...75 В
• потребляемая мощность: не более 11 Вт

Особенности кросс-коннектора ГМ-2-4

• модульная конструкция
• программируемая коммутация любых канальных интервалов потоков Е1
• синхронизация от любого канала E1 или от внутреннего генератора
• поддержка режимов CAS и CCS
• переадресация сигнализации для режима CAS
• встроенные функции самодиагностики и тестирования
• встроенный BER-тестер
• обновление встроенного программного обеспечения с любого компьютера через порт RS-232
• возможность подключения источника фантомного питания регенератора

Конструктивное исполнение (зависит от модификации)

• пластмассовый корпус 226x166x45 мм
• металлический корпус высотой 1U для монтажа в стойку 19”
• без корпуса, для монтажа в конструктив Р-510
• без корпуса, для монтажа в конструктив Р-12

Кросс-коннектор предназначен для построения топологически сложных систем передачи данных, использующих каналы Е1.

Без установки дополнительных модулей кросс-коннектор имеет два порта Е1 и может выполнять функцию перестановки тайм-слотов кадра Е1.

Перестановка тайм-слотов

Установка дополнительного модуля MIM-E1 или MIM-2хE1 позволяет коммутировать тайм-слоты соответственно трех или четырех потоков Е1. На схемах стрелками показаны возможные варианты коммутации тайм-слотов потоков Е1 в кросс-коннекторе.

Схема коммутации тайм-слотов трех потоков Е1

Схема коммутации тайм-слотов четырех потоков Е1

Схема «два в один»

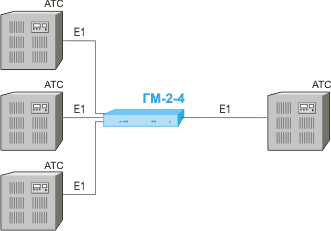

Схема «три в один»

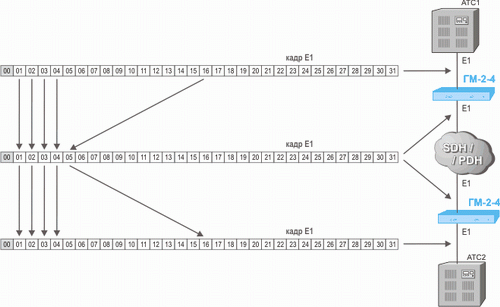

Кросс-коннектор ГМ-2-4 позволяет осуществлять переадресацию сигнализации в режиме CAS. При этом каждая АТС, подключенная к кросс-коннектору, будет получать сигнализацию в тайм-слоте No16 в соответствии с картой распределения тайм-слотов кросс-коннектора.

Кросс-коннектор позволяет строить иерархические сети передачи данных. В таких сетях поток Е1 верхнего уровня иерархии формируется их отдельных тайм-слотов потоков Е1 нижних уровней иерархии.

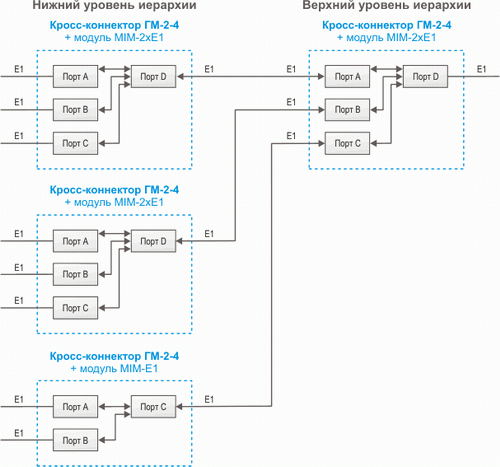

Схема иерархической сети передачи данных на основе кросс-коннекторов
