Гибкая каскадируемая система для удаленных коммуникаций с интегрированным интеллектуальным доступом

06/04/1999

SuperStack II Remote Access System 1500 обеспечивает полный сервис удаленного доступа для небольших и средних организаций, а также поставщиков услуг.

Основные достоинства

Расширенный спектр поддерживаемых функций на одной платформе.

Благодаря наличию таких средств, как возможность установления соединения с сетью извне по телефонным линиям и подключения из сети к внешним службам (dial-in/dial-out), маршрутизация ЛС-ЛС через коммутируемые соединения или линии Frame Relay, быстродействующие соединения с Internet или доступ к корпоративной сети WAN, снижаются затраты на оборудование.

Простота инсталляции.

Графический пользовательский интерфейс (GUI) с утилитами-"мастерами" и диалоговая документация, просматриваемая в интерфейсе браузера.

Упрощенное управление.

Сочетает все функции удаленного доступа в едином стеке, обслуживаемом единым управляющим агентом.

Защищенный доступ.

Включает в себя функции локальной аутентификации, средства защиты RADIUS, аутентификацию на сервере Windows NT или NetWare, расширенные средства брандмауэров на основе фильтрации для защиты вашей сети.

Модульные блоки ввода-вывода.

Позволяют легко заменять или добавлять модули - как ISDN, так и аналоговые.

Технология Universal Connect .

Обеспечивает ведущие в отрасли возможности соединения, позволяя использовать одни и те же порты и линии как для аналогового доступа (вплоть до уровня V.90), так и для ISDN.

Масштабируемость.

Позволяет комбинировать аналоговые соединения с ISDN, а поддержка от 4 до 24 портов дает возможность наращивать систему вместе с ростом ваших требований.

Система SuperStack II Remote Access System (RAS) 1500 состоит из двух устанавливаемых в стек компонентов, объединяющих многопротокольный сервер удаленного доступа и маршрутизатор WAN с высокопроизводительными модемами 56 Кбит/с * и/или ISDN, предоставляя заказчикам законченное решение для удаленного доступа. Технология интеллектуального доступа автоматически поддерживает коммутируемый (dial-in) доступ для сетей SOHO (малый/домашний офис) и мобильных пользователей, соединения между локальными сетями для доступа из филиалов компаний в центральный офис, а также позволяет устанавливать коммутируемые соединения (dial-out) локальной сети с внешними службами, например провайдерами Internet.

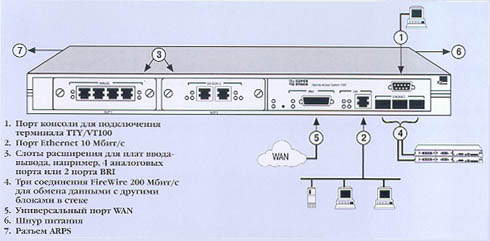

Система SuperStack II RAS 1500 обеспечивает беспрецедентную гибкость конфигурации, включая в себя наращиваемый базовый блок маршрутизатора, блок расширения и несколько устанавливаемых пользователем плат ввода-вывода. Каждый из блоков стека имеет два слота, в которые можно легко установить любую комбинацию аналоговых или ISDN-модемов. Архитектура StackNet FireWire соединяет блок расширения с базовым блоком, позволяя им функционировать как одно сетевое устройство, управляемое сетевой программой управления.

В SuperStack II RAS 1500 реализован богатый опыт компаний 3Com и U.S. Robotics, получивших ряд отраслевых наград. Это позволило предоставить требовательным пользователям функциональность и производительность систем корпоративного класса по цене решений начального уровня.

* Система позволяет загружать данные со скоростью 56 Кбит/с, однако реальные скорости передачи зависят от состояния канала связи.

SuperStack II Remote Access System 1500

Предлагаемое компанией 3Com решение, допускающее наращивание при расширении требований и подбор нужных вам компонентов, защитит ваши вложения в аппаратное обеспечение. В отличие от традиционных серверов с фиксированным числом портов, SuperStack II RAS 1500 представляет собой базовый модуль, допускающий установку плат ввода-вывода - 4-портового аналогового модема V.34/V.Everything или 2-портовых цифровых плат ввода-вывода Universal Connect ISDN-BRI. Цифровые платы Universal Connect (два B-канала BRI и один D-канал на порт BRI) позволяют принимать информацию со скоростью аналоговых линий (до 56 Кбит/с) и цифровых линий (до 128 Кбит/с) при обмене с устройствами, оснащенными аналогичным оборудованием и портами. Порт BRI может обслуживать до двух аналоговых вызовов (по одному на B-канал), двух цифровых вызовов 64 Кбит/с или один комбинированный цифровой вызов Multilink PPP (MLPPP) 128 Кбит/с. Для работы по MLPPP можно использовать и аналоговые порты. В базовый блок встроен также универсальный порт WAN, поддерживающий скорость синхронных соединений до 1,544 Мбит/с / 2,0 Мбит/с (T1/E1) и порт локальной сети 10BASE-T для соединения с магистральным каналом.

Если ваши требования возрастут и понадобится нарастить возможности устройства, то к нему можно легко добавить блок расширения RAS 1500, полностью интегрируемый с базовым блоком с помощью поставляемого с ним кабеля StackNet. Для наращивания возможностей или пропускной способности устройства достаточно выбрать соответствующий модем или плату ISDN.

Каждый базовый блок и блок расширения RAS 1500 содержит два RISC-процессора Power PC, поэтому при добавлении блоков наращивается и вычислительная мощность. В результате устройство может поддерживать большее число пользователей. Для будущего расширения допускается применение стандартных модулей памяти SIMM. Предусмотрена также полностью интегрированная Windows-утилита с GUI-интерфейсом (ПО Transcend Remote Access Manager со встроенным "мастером") и интуитивно понятный интерфейс консоли. Это позволяет осуществлять локальное и удаленное управление.

Гибкие, наращиваемые блоки RAS 1500 можно легко расширять с 2 до 24 портов, добавляя недорогие аналоговые или цифровые платы ввода-вывода и модули расширения. Цифровые платы ввода-вывода поддерживают технологию Universal Connect I-modem, позволяя обслуживать любую комбинацию входящих вызовов на одном порту - V.Everithing, V.34, x2, V.90 и ISDN. Аналоговые платы позволяют использовать лишь технологии V.Everything и V.34.

Свойство Базовый блок SS II RAS 1500 Блок расширения SS II RAS 1500 4-портовая аналоговая плата ввода-вывода* 2-портовая плата ввода-вывода ISDN BRI
Процессор 2 Power PC RISC 2 Power PC RISC 2 HiPer DSP 2 HiPer DSP
Память Флэш-память4 МБ,DRAM8 МБ(расширяется до16 МБ) Флэш-память4 МБ, DRAM8 МБ(расширяется до16 МБ) Нет Нет
Резервное питание Да, SSII Access 3000 RPS Нет Нет Нет
Интерфейс локальной сети 10BASE-T Etdernet; макс. Расстояние -100 м Через FireWire с базовым блоком Нет Нет
Порт консоли Кабель конфигурации RS 232 DTE и переходник DB-25 - DB-9 (до230 Кбит/с) Через FireWire с базовым блоком Нет Нет
Порты 2 гнезда для плат ввода-вывода 2 гнезда для плат ввода-вывода 4 RJ-11, интегрированные модемы V.34, V.Everytding 2 RJ-45, ISDN BRI или "S/T", интегрированные I-модемы (поддерживают аналоговый и цифровой обмен)
Соединение блоков 3 разъема FireWire (IEEE 1394)200 Мбит/с 2 разъема FireWire (IEEE 1394)200 Мбит/сс одним кабелем Нет Нет
Интерфейс WAN Универсальный синхронный, 60-контактный, от56 Кбит/сдо2,0 Мбит/с Через FireWire с базовым блоком Нет Нет
Протокол WAN/ поддержка интерфейса DTE Frame Relay, V.35 X.21RS 232,RS 449,EISA 30 Нет Нет Нет
Габариты (глубина х ширина х высота), см 35.6 x 43.2 x 4.4 35.6 x 43.2 x 4.4 26.7 x 8.9 x 3.2 26.7 x 8.9 x 3.2
Вес 4.8 кг 4.4 кг 0.7 кг 0.7 кг
Аксессуары Комплект для монтирования в стойке (с приспособлением для укладки кабелей) Комплект для монтирования в стойке (с приспособлением для укладки кабелей) 4 стандартных 3-метровых телефонных кабеля с разъемами RJ-11 2 3-метровых кабеля на витой паре с разъемами RJ-45
Размеры поставляемого контейнера, см 47 x 53.3 x 17.3 47 x 53.3 x 17.3 35.6 x 27.9 x 10.9 35.6 x 27.9 x 10.9
Вес поставляемого контейнера 5.7 кг 5.4 кг 2 кг 2 кг
Рабочая температура от 0oдо 40oC от 0oдо 40oC от 0oдо 40oC от 0oдо 40oC
Блок питания 5 Впост. тока/7 А,3.3 Впост. тока/10 А,12 Впост. тока/2.5 А, от 90 до264 Вперем. тока с частотой47 - 63 Гц 5 Впост. тока/7 А,3.3 Впост. тока/10 А,12 Впост. тока/2.5 А, от 90 до264 Вперем. тока с частотой47 - 63 Гц
Службы Dial-Up IP, IPX, AppleTalk, V.110, V.120, X2;, V.90, обратный вызов, client spoofing Соответствует базовому блоку Нет Нет
Терминальные службы Dial-In SLIP/CSLIP, клиент Telnet/Rlogin/ClearTCP, автоматическая регистрация на заданной по умолчанию хост-системе, обратный вызов, DNS, DHCP Соответствует базовому блоку Нет Нет
Службы Dial-out (модемный пул) Telnet, ClearTCP, IPX (NCSI), сценарии передачи/ожидания Соответствует базовому блоку Нет Нет
Модуляции См. столбцы плат ввода-вывода См. столбцы плат ввода-вывода V.25, V.22, V.32, V.32terbo, V.34 ISDN BRI, V.25, V.22, V.32, V.32terbo, V.34, x2, V.90
Маршрутизация и передача в режиме моста ЛС-ЛС IP, IPX, мост (802.1d), полоса пропускания по требованию, имитация соединений (spoofing), MLPPP, расширенная фильтрация Через базовый блок Нет Нет
Frame Relay IETF RFC 1490, поддержка LMI, CCITT Q.922/ANSI T1.618, FRF.1 1A, FRF.3 1.A Через базовый блок Нет Нет
Защита Имя/пароль пользователя, обратный вызов (фиксированный и роуминг), CHAP/PAP, RADIUS, ISDN Caller ID, DNS, внешние устройства независимых разработчиков и устройства в локальной сети, сетевая фильтрация Через базовый блок Нет Нет
Сжатие данных PPP, Microsoft, Stack, Ascend, VJ Через базовый блок Нет Нет
Управление SNMP V1 MIB II, порт консоли и Telnet, GUI-интерфейс Transcend Remote Access Manager, Configuration Wizard Через FireWire на базовый блок Через базовый блок Через базовый блок

* Поставляется только в Северной Америке.

Технические данные

  • Требования по безопасности и соответствие спецификациям

    FCC Part 15, Class A

    EMC Directive (CE), Class A

    UL 1950 II ed.

    CSA 950

    IEC 950

    FCC Part 68

    Industry Canada CS-03

    CTR 3

    ETS 300 047

    CTR2/NET2

    Сертификат соответствия ГОСТ Р 50377-92, ГОСТ 29216-91, ГОСТ Р 50628-93 Госстандарта России

    Сертификат соответствия N ОС/1-СПД-104 Государственного Комитета Российской Федерации по связи и информатизации

  • Стандарты ITU-T

    1.430: ISDN BRI Layer 1

    Q.921: ISDN BRI Layer 2

    Q.931: ISDN BRI Layer 3

    Поддержка летоисчисления после 2000 г. (Year 2000)

  • Протоколы и спецификации ISDN

    США: AT&T 5ESS Custom, Northern Telecom DMS 100, National ISDN-1

    Канада: AT&T 5ESS Custom, Northern Telecom DMS 100, National ISDN-1

    Европа (CE Mark для Австрии, Бельгии, Дании, Финляндии, Греции, Исландии, Ирландии, Италии, Люксембурга, Нидерландов, Норвегии, Португалии, Испании, Швеции, Швейцарии, Великобритании): Euro-ISDN (CTR3)

    Германия (CE Mark): Euro-ISDN (CTR3, German Delta)

    Франция (CE Mark): Euro-ISDN (CTR3, French Delta)

  • Спецификации для WAN

    ITU-T V.35, V.36, V.24, X.21

    Европа (CE Mark для Австрии, Бельгии, Дании, Финляндии, Франции, Германии, Греции, Исландии, Ирландии, Италии, Люксембурга, Нидерландов, Норвегии, Португалии, Испании, Швеции, Швейцарии, Великобритании): Euro-ISDN (CTR2/NET2)

  • Гарантия

    Ограниченная гарантия сроком на один год с ремонтом по месту изготовления или заменой.

Информация для заказа

Базовый блок SuperStack II Remote Access System (RAS) 1500 3C421600
Блок расширения SuperStack II Remote Access System (RAS) 1500 3C421670
4-портовая плата аналогового модема SuperStack II Remote Access System (RAS) 1500 3C426130
Плата "S/T" ISDN BRI SuperStack II Remote Access System (RAS) 1500 3C421810
SuperStack II Access 3000 RPS 3C418710
X.21, универсальные кабели доступа к WAN 3C423130
V.35, универсальные кабели доступа к WAN 3C423140
