APC MGE Galaxy 3500

29/08/2013

MGE Galaxy 3500 - компактная трехфазная система защиты электропитания с превосходной эффективностью и оптимальными габаритами, рассчитанными  на требовательные промышленные окружения. ИБП MGE Galaxy 3500 объединяет традиционную трехфазную защиту электропитания с надежностью линейки продуктов MGE.

Производительная защита  для критических приложений  –  APC MGE Galaxy 3500:

- ИБП мощностью 10/15/20/30/40 кВА конфигурация 3:3

- ИБП мощностью 15/20/30/40 кВА конфигурация 3:1

- Опции и аксессуары

ИБП MGE Galaxy 3500 это:

- Топология двойного преобразования

- Компактный и прочный дизайн

- Лучшая в классе эффективность (96%)

- Сетевое управление

- Защита IP51 для промышленных сред

Характеристики и преимущества

Производительная защита с лучшей в классе эффективностью для технических приложений и промышленных сред.

MGE Galaxy 3500 предлагает защиту электропитания для достижения высокого уровня надежности и экономической эффективности защищаемых критичных приложений. Модульный дизайн с предустановленными аккумуляторными батареями и силовым модулем с возможностью горячей замены, уменьшает время установки и делает Galaxy 3500 легким для внедрения и обслуживания. Высокий КПД 96% (сертифицирован TUV)позволяет уменьшить общую стоимость владения (TCO) и повысить экономию заказчика.Galaxy 3500 поставляется с двойным вводом питания и встроенным переключателем обходного режима (bypass), повышающими доступность системы, и картой сетевого управления с возможность мониторинга параметров окружающей среды. В комплект также включен сервис по запуску системы, для обеспечения правильной конфигурации при старте. Для требований промышленных сред Galaxy 3500 оснащен защитой уровня IP51 со съемным фильтром и корпусом из стали толщиной 2мм.

Основные опции

Батарейные шкафы

Шкафы для увеличения стандартного времени автономной работы выполненные в том же конструктиве, что и сам ИБП. Есть возможность использовать как стандартные модульные батареи, так и батареи других производителей.

Артикул
G35TBXR2B6
G35TBXR6B6
 G35TXR2B6
G35TXR6B6
 G35TEFBAT10K40H
Габариты
1500х523х854
Масса 388772 388 722 260
Атоматический выключатель Да ДаНет  НетДа
Кол-во предустановленных батарей 2 шт SYBT4 6 шт  SYBT42 шт SYBT4  6 in SYBT40
Максимальное
кол-во батарей
 6 шт SYBT46 in SYBT4 6 шт SYBT4 6 шт SYBT4 32 (максимальный размер батареи 197 х 165 х 175mm) масса до 500 кг

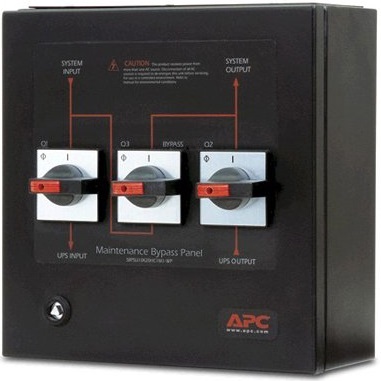

Байпас

Устройства обходного режима для одиночных и параллельных конфигураций (только для 3:3).


Артикул
SBPSU10K20
HC1M1-WP
SBPSU30K40
HC1M1-WP
 SBPAR10K
20H-WP
SBPAR30K
40H-WP
Тип системы
Одиночный
Параллельный (до 3-х устройств)
Максимальная
мощность
20402040
Габариты 315х305х175 460х400х1251174х560х216
Масса 7114853
МонтажНастенный

Дополнительные опции

Дополнительные опции, облегчающие сборку и подключение ИБП, а также расходные материалы в виде сменных воздушных фильтров обеспечивающих нормальное охлаждение ИБП, защиту его от пыли при работе в тяжелых условиях.

Тип опции
Артикул
Описание
Сменные фильтры
G35TOPT1
MGE Galaxy 3500 Air Filter replacement Kit for 14inch/351mm Cabinet

G35TOPT2
MGE Galaxy 3500 Air Filter replacement Kit for 20inch/523mm Cabinet
Опции ПодключенияSUVTOP001APC Smart-UPS VT Conduit Box for 13.85inch/352 UPS Enclosure

SUVTOP002
APC Smart-UPS VT Conduit Box for 20.59inch/523 UPS Enclosure

SUVTOP003
APC Smart-UPS VT Battery Lock Kit for 1 Batt. Module
 SUVTOPT007
APC Smart-UPS VT Battery Temperature Sensor for Externar Battary Cabinet
 SUVTOPT009S
APC Smart-UPS VT Parallel Communications Kit, including Installation

SUVTOPT110APC Smart-UPS VT Input Breaker for 30kVA/400V UPS
 SUVTOPT111
APC Smart-UPS VT Input Breaker for 40kVA/400V UPS
 G35TOPT004MGE Galaxy 3500 Baying Kit, 14inch/351mm UPS Enclosure to XR
 G35TOPT005
MGE Galaxy 3500 Baying Kit, 20inch/523mm UPS Enclosure to XR
 G35TOPT006
MGE Galaxy 3500 Baying Kit, XR to XR
 G35TOPT011
MGE Galaxy 3500 Parallel Operation Baying Kit

Сервис

В стандартную конфигурацию включен сервис по запуску ИБП с временем исполнения 5х8. Возможно приобретение дополнительных сервисов.

Мощность (кВА/кВт)
Проф. Визит 5х8
Расширение проф.
визита до 7х24
Продление гарантии
 1 год
Продление гарантии
2 года
10/8PMV-G3-21 WUPGPMV7X24-UG-01 WONSITEWEXT1YR-G3-21 WONSITEWEXT2YR-G3-21
15/12
PMV-G3-21
WUPGPMV7X24-UG-01 WONSITEWEXT1YR-G3-21 WONSITEWEXT2YR-G3-21
20/16
PMV-G3-22
WUPGPMV7X24-UG-01 WONSITEWEXT1YR-G3-22WONSITEWEXT2YR-G3-21
30/24
PMV-G3-22
WUPGPMV7X24-UG-01 WONSITEWEXT1YR-G3-23 WONSITEWEXT2YR-G3-21
40/32
PMV-G3-24
WUPGPMV7X24-UG-01 WONSITEWEXT1YR-G3-24 WONSITEWEXT2YR-G3-21

Технические характеристики

Мощность (кВА/кВт)
10/8
15/12
20/16
30/2440/32
Входные параметры
Входное напряжениеВ 380/400/415 (три фазы)
ЧастотаГц 40-70
Входной коэффициент мощности
>0,98 при нагрузке >50%
Диапазон входного напряжения
304В-477В при полной нагрузке, 200В-477В при половинной нагрузке
Двойной ввод питания (основной и байпас)ДА
Диапазон напряжений байпасного входа±10% установлено, ±4, 6, 8, 10% (программируется)
Выходные параметры
Номинальное выходное напряжение, В
380/400/415
 - 220/230/240
Коэффициент мощности нагрузкиот 0,5 опережающий до 0,5 отстающий
Выходная частота, ГцСинхронизированный со входом 50Гц ±0,05%
Перегрузка при питании от сети125% до 10 минут, 150% до 60 секунд
Перегрузка при питании от батарей150% до 60 секунд
Искажения выходного напряжения (THD)<2% при линейной нагрузке от 0 до 100%, <5% при полной нелинейной нагрузке
Отклонение выходного напряжения±1% статическое, ±5% при 100% изменении нагрузки
Управление
Удаленное управлениеСетевая карта с мониторингом температуры
Панель управленияМногофункциональный дисплей Power View
Аварийное выключение (EPO)Да
Физические характеристики
Габариты (ВхШхГ) (узкий шкаф), мм1500х352х854 мм
Габариты (ВхШхГ) (широкий шкаф), мм
1500х352х854 мм
Максимальная масса (узкий шкаф), кг214 кг 412 кг
Максимальная масса (широкий шкаф), кг443 кг 472 кг 656 кг 662 кг
ЦветСерый металлик (ANSI 61)
Параметры окружающей среды
Температура0°С - 40°С
Температуры хранения-15°С - 45°С
Относительная влажность0 до 95% без конденсации
Высота над уровнем моря0 до 1000 м
Высота над уровнем моря (хранение)0 до 15 000 м
Уровень шума (расстояние 1 м)55дБА
Protection ClassIP51

Информация для заказа

Конфигурация
Мощность
Артикул
Описание

3:3
10кВА/8кВт
 G35T10KH1B2SMGE Galaxy 3500 10kVA/8kW вх 400V 3PH/ вых  400V 3PH with 1 Battery Module Expandable to 2, Start-up 5X8
G35T10KH1B4S
MGE Galaxy 3500 10kVA 400V with 1 Battery Module Expandable to 4, Start-up 5X8

G35T10KH2B2S
MGE Galaxy 3500 10kVA 400V with 2 Battery Modules, Startup 5X8
G35T10KH2B4S
MGE Galaxy 3500 10kVA 400V with 2 Battery Modules Expandable to 4, Start-up 5X8

G35T10KH3B4S
MGE Galaxy 3500 10kVA 400V with 3 Battery Modules Expandable to 4, Start-up 5X8

G35T10KH4B4S
MGE Galaxy 3500 10kVA 400V with 4 Battery Modules, Startup 5X8

G35T10KHS
MGE Galaxy 3500 10kVA 400V, Start-Up 5X8

15кВА/12кВт
G35T15KH2B2S
MGE Galaxy 3500 15kVA 400V with 2 Battery Modules, Startup 5X8

G35T15KH2B4S
MGE Galaxy 3500 15kVA 400V with 2 Battery Modules Expandable to 4, Start-up 5X8

G35T15KH3B4S
MGE Galaxy 3500 15kVA 400V with 3 Battery Modules Expandable to 4, Start-up 5X8

G35T15KH4B4S
MGE Galaxy 3500 15kVA 400V with 4 Battery Modules, Startup 5X8

G35T15KHS
MGE Galaxy 3500 15kVA 400V, Start-Up 5X8
20кВА/16кВт
G35T20KH2B2S
MGE Galaxy 3500 20kVA 400V with 2 Battery Modules, Start-up 5X8
G35T20KH2B4S
MGE Galaxy 3500 20kVA 400V with 2 Battery Modules Expandable to 4, Start-up 5X8

G35T20KH3B4S
MGE Galaxy 3500 20kVA 400V with 3 Battery Modules Expandable to 4, Start-up 5X8

G35T20KH4B4S
MGE Galaxy 3500 20kVA 400V with 4 Battery Modules, Start-up 5X8

G35T20KHS
MGE Galaxy 3500 20kVA 400V, Start-Up 5X8

30кВА/24кВт
G35T30KH3B4S
MGE Galaxy 3500 30kVA 400V with 3 Battery Modules Expandable to 4, Start-up 5X8
G35T30KH4B4S
MGE Galaxy 3500 30kVA 400V with 4 Battery Modules, Start-up 5X8
G35T30KHS
MGE Galaxy 3500 30kVA 400V, Start-Up 5X8
40кВА/32кВт
G35T40KH4B4S
MGE Galaxy 3500 40kVA 400V with 4 Battery Modules, Start-up 5X8

G35T40KHS
MGE Galaxy 3500 40kVA 400V, Start-Up 5X8
3:1
15кВА/12кВт
G35T15K3I2B2S
MGE Galaxy 3500 15kVA 400V 3:1 with 2 Battery Modules, Start-up 5X8
G35T15K3I2B4S
MGE Galaxy 3500 15kVA 400V 3:1 with 2 Battery Modules Expandable to 4, Start-up 5X8
G35T15K3I3B4S
MGE Galaxy 3500 15kVA 400V 3:1 with 3 Battery Modules Expandable to 4, Start-up 5X8
G35T15K3I4B4S
MGE Galaxy 3500 15kVA 400V 3:1 with 4 Battery Modules, Start-up 5X8

20кВА/16кВт
G35T20K3I2B2S
MGE Galaxy 3500 20kVA 400V 3:1 with 2 Battery Modules, Start-up 5X8

G35T20K3I2B4S
MGE Galaxy 3500 20kVA 400V 3:1 with 2 Battery Modules Expandable to 4, Start-up 5X8

G35T20K3I3B4S
MGE Galaxy 3500 20kVA 400V 3:1 with 3 Battery Modules Expandable to 4, Start-up 5X8

G35T20K3I4B4S
MGE Galaxy 3500 20kVA 400V 3:1 with 4 Battery Modules, Start-up 5X8

30кВА/24кВт
G35T30K3I3B4S
MGE Galaxy 3500 30kVA 400V 3:1 with 3 Battery Modules Expandable to 4, Start-up 5X8

G35T30K3I4B4S
MGE Galaxy 3500 30kVA 400V 3:1 with 4 Battery Modules, Start-up 5X8

40кВА/32кВт
G35T40K3I4B4S
MGE Galaxy 3500 40kVA 400V 3:1 with 4 Battery Modules, Start-up 5X8
