Семейство коммутаторов Cisco Catalyst 4500
Семейство модульных коммутаторов среднего класса с интеллектуальными функциями. Коммутаторы Cisco Catalyst 4500 обеспечивают высокую надежность, расширенные возможности сетевого управления и защиту инвестиций.

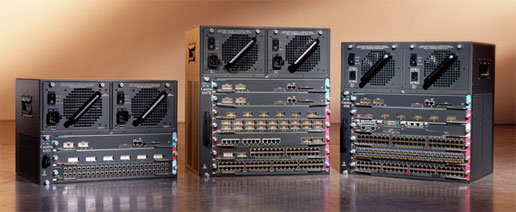

Серия коммутаторов призвана дополнить, и, в дальнейшем, заменить серию коммутаторов Catalyst 4000 (4003 и 4006). Модели Catalyst 4503 и 4506 являются прямыми аналогами моделей 4003 и 4006. Отличие в организации электропитания - оба новых шасси имеют по два слота для модулей питания повышенной мощности (имеются два варианта - 1000Вт и 2800Вт, последние предназначены для обеспечения работы модулей с Inline Power). Оба шасси имеют по одному слоту для модуля Supervisor Engine, и, соответственно не поддерживают резервирования. Поддерживаются Supervisor Engine II, III и IV.
Шасси 4507R спроектировано с возможностью построения отказоустойчивой конфигурации с резервированием Supervisor Engine. В этом шасси поддерживаются до 2 Supervisor Engine IV (Supervisor-ы II и III не поддерживаются). Пассивная шина шасси имеет возможность установки резервного тактового генератора (clock source) и специальных блоков подключения интерфейсных модулей к резервному Supervisor Engine (поставляются вместе с шасси). Supervisor Engine III и IV имеют по два GBIC-слота для установки интерфейсных модулей Gigabit Ethernet и switch fabric с производительностью 64 Гбит/сек.
| Feature | Cisco Catalyst 4503 Chassis | Cisco Catalyst 4506 Chassis | Cisco Catalyst 4507R Chassis |
|---|---|---|---|
| Кол-во слотов | 3 | 6 | 7 |
| Кол-во слотов под модули | 2 | 5 | 5 |
| Кол-во слотов под супервизоры | 1 | 1 | 2 |
| Дублирование основного супервизора | Нет | Нет | Да (Supervisor Engine IV только) |
| Поддерживаемые версии супервизоров | SupervisorIISupervisorIIISupervisor IV | Supervisor IISupervisor IIISupervisor IV | Supervisor IV |
| Кол-во разъёмов под БП | 2 | 2 | 2 |
| БП переменного тока | Да | Да | Да |
| БП постоянного тока(в будующем) | Да | Да | Да |
| Итегрированный inline power | Да | Да | Да |
| Минимальнотребуемое кол-во БП | 1 | 1 | 1 |
| Кол-во вентиляторных модулей | 1 | 1 | 1 |
| Расположение в 19-ти дюймовой стойке | Front | Front | Front |
| Расположение в 23-х дюймовой стойке (опция) | Front | Front | Front |

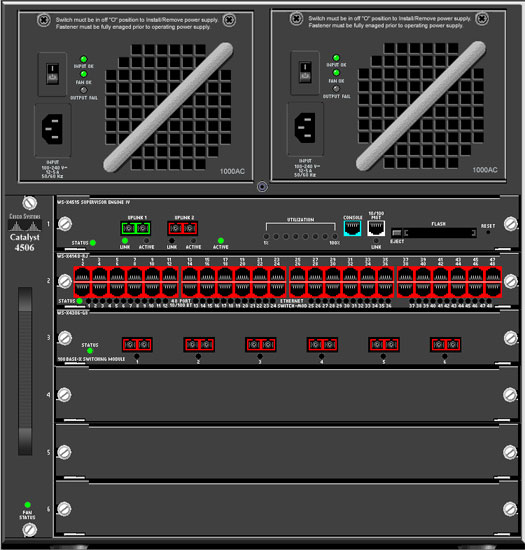

Вот так выглядит Catalyst 4506 в системе управления CiscoWorks 2000:
Основные особенности Supervisor IV
Layer 2:
- Аппаратная коммутация store-and-forward 48 Mpps
- Порты и VLAN-транки Layer 2
- IEEE 802.1Q VLAN и Inter-Switch Link (ISL) VLAN
- Dynamic Trunking Protocol (DTP)
- VLAN Trunking Protocol (VTP)
- Поддержка до 4096 VLAN
- Per-VLAN spanning tree (PVST) и PVST+
- Spanning-tree PortFast and PortFast guard
- Spanning-tree UplinkFast and BackboneFast
- 802.1s
- 802.1w
- Spanning-tree root guard
- Cisco Discovery Protocol
- IGMP snooping v1 and v2
- Cisco EtherChannel, Fast EtherChannel, и Gigabit EtherChannel между связями приходящими на разные модули
- Port Aggregation Protocol (PAgP)
- Unidirectional link detection (UDLD) and aggressive UDLD
- QinQ pass-through
Layer 3:
- Аппаратная маршрутизация IP (Cisco Express Forwarding) 48Mpps
- Статическая маршрутизация
- Протоколы динамической маршрутизации IGRP, EIGRP, OSPF, RIP, RIP2, BGP4 и MBGP
- Hot Standby Router Protocol (HSRP)
- Программная маршрутизация IPX и AppleTalk (до 80Kpps)
- IGMP v1, v2, и v3
- Фильтрация IGMP на портах доступа и транковых портах
- Протоколы маршрутизации IP multicast - (PIM, SSM, DVMRP, MSDP)
- CGMP-сервер
- Полная поддержка ICMP, ICMP Router Discovery Protocol
- QoS и управление трафиком
- Ограничение входящего и исходящего IP трафика на основе заголовков Layer 3/4
- 64-Gbps шина коммутации
- Аппаратная фильтрация на уровне Layer 4 (TCP/UDP) на скорости 48 Mpps
- Поддерживается до 32,768 MAC-адресов
- Поддерживается до 131,072 маршрутов в таблице маршрутизации
- Поддерживается до 2000 виртуальных портов (напр. VLAN port instances)
- Агрегирование полосы пропускания до 16 Gbps с использованием Cisco Gigabit EtherChannel
- Аппаратное управление мультикастами
- Аппаратная обработка списков доступа (ACL)
- Вся система управляется с одного консольного порта и одного IP-адреса
- Опциональная карта compact Flash для хранения ПО с целью его архивирования и упрощенной процедуры обновления
- Управляется ПО CiscoWorks Windows
- SNMP v1, v2, и v3
- Агент RMON поддерживает 4 группы (history, statistics, alarms, и events)
- TACACS+ и RADIUS позволяют централизованно контролировать права на доступ к управлению оборудованием
- Стандартные и расширенные списки доступа на всех портах
- Аутентификация пользователей по протоколу 802.1x
- Router ACLs (RACLs) на всех портах (без потери производительности)
- VLAN ACLs (VACLs)
- Private VLANs (PVLANs) на портах доступа и транковых портах
- Перехват сообщений Dynamic Host Configuration Protocol (DHCP) и добавление опции82
- Особенности Supervisor Engine IV: Поддержка Route processor redundancy (RPR), время перехода на запасной SupervisorIV - менее 1 минуты, и поддержка карты NetFlow services card
Стоимость шасси и основных модулей для Catalyst 4500
| Catalyst 4500 Series Base Configuration | ||
|---|---|---|
| WS-C4507R | Catalyst 4500 Chassis (7-Slot),fan, no p/s, Red Sup Capable | $9995 |
| WS-C4506 | Catalyst 4500 Chassis (6-Slot),fan, no p/s | $4995 |
| WS-C4503 | Catalyst 4500 Chassis (3-Slot),fan, no p/s | $995 |
| PWR-C45-1000AC | Catalyst 4500 1000W AC Power Supply(Data Only) | $995 |
| PWR-C45-2800ACV | Catalyst 4500 2800W AC Power Supply witd Int Voice | $1995 |
| Catalyst 4000 Supervisor Engine Modules | ||
| WS-X4012 | Catalyst 4000 Supervsr. I,Console(DB-25)/ Mgt.(RJ-45) | $6995 |
| WS-X4013 | Catalyst 4000 Supervisor II,Console(RJ-45),Mgt(RJ-45) | $5995 |
| WS-X4014 | Catalyst 4000 Supervisor III (2 GE), Console(RJ45) | $14995 |
| WS-X4515 | Catalyst 4000 Supervisor IV, 2 GE, Console(RJ-45) | $13495 |
| Catalyst 4000 Series Modules | ||
| WS-X4124-FX-MT | Catalyst 4000 FE Switching Module, 24-100FX (MTRJ) | $9995 |
| WS-X4148-FX-MT | Catalyst 4000 FE Switching Module, 48-100FX MMF(MTRJ) | $15995 |
| WS-X4148-RJ | Catalyst 4000 10/100 Auto Module, 48-Ports (RJ-45) | $4495 |
| WS-X4148-RJ21 | Catalyst 4000 10/100 Module, 48-Ports Telco (4xRJ21) | $4495 |
| WS-X4148-RJ45V | Catalyst 4000 Inline Power 10/100, 48-Ports (RJ45) | $5995 |
| WS-X4232-GB-RJ | Cat 4000 E/FE/GE Module,2-GE(GBIC),32-10/100, RJ-45 | $4495 |
| WS-X4232-RJ-XX | Catalyst 4000 10/100 Module,32-ports(RJ45)+Modular uplinks | $3495 |
| WS-X4232-L3 | Cat 4000 E/FE/GE L3 Module, 2-GE(GBIC),32-10/100 | $14995 |
| WS-X4306-GB | Catalyst 4000 Gigabit Etdernet Module, 6-Ports(GBIC) | $2995 |
| WS-X4418-GB | Cat 4000 GE Module,Server Switching 18-Ports (GBIC ) | $9995 |
| WS-X4412-2GB-T | Catalyst 4000,12-port GE 1000T(RJ45)+2-1000X (GBIC Slot) | $6995 |
| WS-X4424-GB-RJ45 | Catalyst 4000 24-port 10/100/1000 Module (RJ45) | $5995 |
| WS-X4448-GB-RJ45 | Catalyst 4000 48-Port GE Module, 10/100/1000 Base-T (RJ45) | $6995 |
| WS-U4504-FX-MT | Catalyst 4000,FE Uplink module,4-port 100FX MMF(MTRJ) | $1995 |
| WS-U4604-DSP | Catalyst 4000 DSP Set, 4x6 SIMMs for AGM | $7495 |
| WS-X4604-GWY | Catalyst 4000 Access Gateway Module witd IP/FW software | $7495 |
