Оборудование D-Link стандарта HomePNA

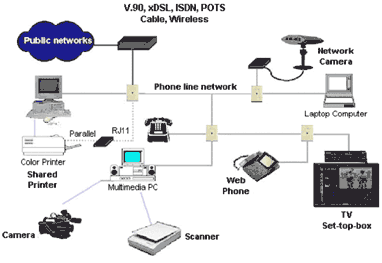

Технология HomePNA представляет собой новую технологию широкодоступного сетевого решения для жилых домов, основанного на использовании существующих двухпроводных телефонных линий. Впервые предоставляется простое и недорогое решение по построению сети передачи данных для домашнего пользователя. Технология, позволяющая построить высокоскоростные сети передачи данных в жилых домах с использованием существующей телефонной проводки должна: допускать взаимосвязь случайных и неопределённых топологий, быть сконструирована с учетом неизвестных и обычно больших по величине затуханий, которые происходят при неопределенных топологиях сети, быть стойкой к высокому уровню помех, характерных для жилых помещений, должна быть адекватной к изменениям характеристик телефонной линии и обеспечивать максимальную скорость передачи данных при описанных выше трудностях. Главным достижением разработчиков технологии HomePNA является успешное решение всех вышеперечисленных проблем, позволившее создать надежное, простое и недорогое решение, совместимое с широко распространенной технологией Ethernet. Приведенный рисунок показывает, как можно построить сеть HomePNA в жилом доме, квартире или офисе:

Основным требованием к телефонной сети жилого дома при построении сетей HomePNA является одновременная работа обычных телефонных услуг и сети передачи данных через одну и ту же телефонную линию. Для решения этой проблемы используется метод частотного мультиплексирования (frequency division multiplexing, FDM), при котором каждому телекоммуникационному сервису приписан свой частотный спектр отличный от других. Используя частотные фильтры для каждого сервиса можно обмениваться информацией, не влияя на другие приложения, которые работают в другой полосе частот.

Технология HomePNA построена на том, что различные виды приложений используют разные полосы частот:

• Стандартный голос занимает диапазон от 20 до 3400 Гц
• XDSL модемы, такие как ADSL, занимает полосу от 25кГц до 1.1 МГц.
• Передача данных в стандарте Home PNA занимает частотный диапазон выше 2МГц.

Таким образом, пользователь сети HomePNA может одновременно использовать телефон, отправлять факс, использовать телефонную сеть для передачи данных и получать доступ в Интернет через соединение ADSL. Технология HomePNA - это обычный Ethernet со скоростями в 1 Мбит/сек (HomePNA 1.0) и 10 Мбит/сек (HomePNA 2.0, дальность - 350м). CSMA/CD, IEEE-802.3, MAC адреса - все это применимо не только для Ethernet, но и для HomePNA обоих стандартов. Отличия от Ethernet - только на физическом уровне. Инсталляция HomePNA карт никак не отличается от аналогичных процедур для Ethernet адаптеров. Операционными системами данные адаптеры видятся как обычные Ethernet адаптеры, и работают с ними точно так же.

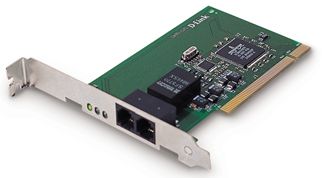

DHN-520 - HomePNA адаптер для шины PCI

HomePNA 2.0 адаптер для шины PCI 2.1. С помощью него очень просто построить сеть, работающую по телефонной проводке на скорости 10 Мбит/сек. Новый стандарт HomePNA 2.0 предусматривает вдесятеро большую скорость, чем устаревший HomePNA 1.0, но совместимость поддерживается.

С помощью адаптера DHN-520 пользователи получают доступ к общим ресурсам, таким, как принтерам, файлам, доступу в Интеренет. При этом используется существующая кабельная система и не требуются дополнительные концентраторы или другие подобные устройства.

DHN-120 HomePNA адаптер для шины USB

Адаптер D-Link DHN-120 - это адаптер для домашних сетей, работающих по телефонным линиям HomePNА стандарта 2.0. Он спроектирован для удобного и быстрого подключения пользователей настольных и переносных компьютеров с портом USB, работающих под управлением ОС Windows 98 или Windows 2000 к 10-Мбит локальной вычислительной сети.

Скорость 10 Мбит/сек

Соответствие спецификации HomePNA 2.0 дает возможность адаптеру передавать по домашней телефонной проводке данные со скоростью до 10 Мбит/сек. Также поддерживается работа по стандарту HomePNA 1.0 со скоростью 1 Мбит/сек для совместимости с более ранними устройствами.

Простота соединений

Адаптер имеет три порта: один USB типа В для подключения к компьютеру или концентратору (длина кабеля до 12 метров) и два телефонных RJ-11 для подключения к сети HomePNA, другому устройству стандарта HPNA и для подключения телефонного аппарата, модема и т.п.

Дополнительный источник питания не требуется

Питание на адаптер подается прямо по шине USB. При этом никакие внешние источники питания не требуются. Адаптер может быть подключен к любому компьютеру, оборудованному портом USB, или концентратору USB, обеспечивающему ток потребления 500 мА для подключаемых устройств в соответствии со спецификациями USB 1.0 и 1.1. Адаптер DHN-120 обладает функциями энергосбережения и автоматического возобновления работы при возникновении активности.

Простой контроль состояния

Светодиодные индикаторы, расположенные на верхней крышке устройства, дают информацию пользователю о состоянии устройства, наличии соединения и трафика. Комплект поставки включает все необходимое: устройство, все инструкции, кабель длиной 1.5 метра с разъемами типов "А" и "В", драйверы на компакт-диске. Это позволяет пользователю просто и быстро подключиться к сети стандарта HomePNA 2.0.

Мост HomePNA - Fast Ethernet

DHN-1000 - это мост между сетями HomePNA 2.0 и 10/100 Мбит/сек Ethernet/Fast Ethernet. Он имеет один разъем RJ-11 для подключения к сети стандарта HomePNA 2.0 или 1.0 или напрямую к интерфейсной плате и один разъем RJ-45 с автоопределением скорости для подключения к сети Ethernet. Он обеспечивает передачу данных между устройствами в сетях Ethernet и Home PNA. Мост DHN-1000 предназначен для провайдеров сетевых услуг, пользователей и менеджеров, для использования дома, для бизнеса и образования. Используя имеющуюся телефонную проводку легко обеспечить доступ к ADSL или кабельному модему, маршрутизатору, сетевому принтеру или серверу.

Высокая скорость

В DHN-1000 установлен 80-МГц процессор для преобразования сигналов. По интерфейсу RJ-11 устройство автоматически выбирает максимально возможную скорость передачи исходя из стандартов и состояния кабельной проводки. Как устройство второго уровня, DHN-1000 не зависит от сетевых протоколов и приложений, используя лишь физические адреса устройств в сети (МАС-адреса) для построения таблиц маршрутизации. Стандартная фильтрация используется для изолирования домена коллизий, предотвращая передачу ненужных данных из сети в сеть для увеличения производительности обоих сегментов сети.

Простота применения

При типичном использовании DHN-1000 позволяет пользователям дома или офиса связываться по телефонной сети с ADSL или кабельным модемом и сетевыми устройствами стандарта Ethernet. Установка сети HomePNA проста и не требует дополнительных вложений средств на проводку кабелей (а иногда это вообще невозможно по технологическим причинам). В соответствии со стандартами HomePNA 2.0 и 1.0 не вносится никаких помех в работу телефона и DSL-оборудования. Все индикаторы, расположенные на лицевой панели, дают полную информацию о состоянии устройства и наличии трафика.
